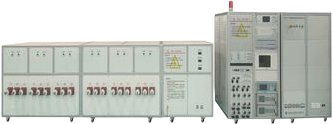

DQT501一二次融合成套检测系统系统平台
DQT501 —二次融合成套检测系统符合新—代成套设备检测技术规范，为—二次融合柱上断路器、—二次融合环网箱等成套设备检测提供 完整的检测方案。系统可以完成—二次融合成套设备联调检测项目，并自动出具报告，接受省级管控平台管理，提高检测及生产工作效率，保证产品质量，并可以进行完整的产品检测流程溯源。
优势与特点
-
可完成一次开关、互感器、二次终端、一二次融合成套设备联调检测，满足各种应用场景需求
01 -
支持8间隔一次接线完成所有检测项目；具有自动和手动信号链路切换装置，可用人工和软件控制信号切换检测
02 -
支持与管控平台联动，自动上传检测报告和检测记录，自动完成检测平台软件升级
03 -
高压开关、低压终端测试仪和高压源完全电气隔离，保证人员安全和仪器安全。独立组屏，功能区分明确，方便配置
04
技术参数
| 基本参数 | ||
|---|---|---|
| 功能 | 参数 | |
| 电压输出 | 电压输出范围 | 0~10 kV |
| 电压输出功率 | 0.5kVA/相 | |
| 稳定度 | 0.1%/1min | |
| 标准电压互感器输出范围 | 0~100V | |
| 标准电压互感器精度 | 0.02级 | |
| 电流输出 | 一次电流输出范围 | 0~900A |
| 一次电流输出功率 | 4kVA/相 | |
| 稳定度 | 0.1%/1min | |
| 标准电流互感器输出范围 | 0~5A | |
| 标准电流互感器精度 | 0.02S级 | |
| 工作电源 | 交流电压 | AC220V±10% |
| 额定功率 | 15kVA | |
| 电压互感器 | 电压档位 | 100/√3 V、100V、100/3V |
| 准确度 | 100/√3 V、100V档：0.05%RD（11V-190V） | |
| 稳定度 | 0.1%/1min | |
| 100/3V档 | 0.5V~66V，0.05%RD | |
| 比差 | 0.05%RD | |
| 角差 | 2′ （>20V） | |
| 输入阻抗 | 130KΩ | |
| 电流互感器 | 电流档位 | 200mA、1A、5A、10A |
| 准确度 | 0.05%RD（10mA-10A） | |
| 比差 | 0.05%RD | |
| 角差 | 2′ （>10mA） | |
| 输入阻抗 | 0.03Ω | |
| 电子式互感器 | 电流档位 | 0~6.5V（额定值：50mV、250mV、1V、6.5V） |
| 准确度 | 0.05%RD（0.035~8.48 V） | |
| 比差 | 0.05%RD | |
| 角差 | 2′（0.035-8.48V） | |
| 输入阻抗 | 500MΩ@0.6nF | |
| 三相电流互感器负载箱 | 测量绕组 | 0~5A |
| 额定功率因素 | 0.8 | |
| 容量范围 | 0.1Ω～10Ω | |
| 测量绕组工作电流范围 | 1～1000%In | |
| 准确度 | ±3% | |
| 三相标准电能表技术参数 | 电压测量范围 | 20~500V |
| 电压精度 | 0.05级 | |
| 电流测量范围 | 0.1~10A | |
| 电流精度 | 0.05级 | |
| 有功电能误差 | 0.05级 | |
| 无功电能误差 | 0.2级 | |
| 频率 | 45~65Hz | |
| 分辨率 | 0.01Hz | |
| 相位范围 | -180°~180° | |
