DQTX-101智能开关柜无线测温系统系统平台
无线测温系统分为无源和有源两种，主要是针对高低压开关柜内母排连接处、断路器触头、电缆接头及大电流设备 低压母线连接处、亦可用于户外刀闸及变压器等电气连接处的温度进行监测。防止在运行过程中出现因氧化、松动、灰尘等因素造成连接处接触电阻过大而发热的现象，及时、持续、准确反映设备运行状态，提升设 备安全性和可靠性，避免安全事故的发生，降低设备事故率。
优势与特点
-
传感器可直接安装在高低压开关柜触头及母排连接处、刀闸开关、 高压电缆中间头、变压器、低压大电流柜、电缆等设备上
01 -
无源测温：启动电流小，大于5A即可启动。有源测温：采用进口电池，待机功耗低，可工作10年
02 -
数据间隔默认5分钟，温度变化大于2℃时，及时上送。传感器与接收器双向定时通讯，实现自诊断、自复位功能
03 -
体积小，安装方便，多种安装形式（表带、磁吸、螺丝固定等）可选，可用于户外，防护等级可以达到IP68
04
技术参数
| 基本参数 | ||
|---|---|---|
| HMI触摸屏 | 工作电源 | DC9-36V |
| 工作温度 | 0℃-+50℃ | |
| 协议 | 两路RS485接口、一路RJ45接口，支持MODBUS-RTU、MODBUS-TCP协议 | |
| 分辨率 | 1024*600 | |
| 尺寸 | 5.7寸屏,204*145*33,8mm | |

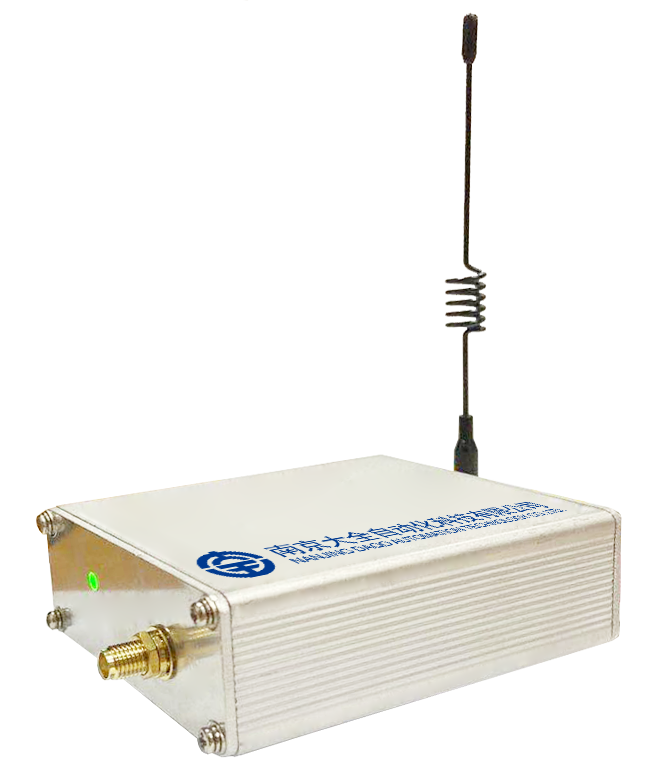

| 无线测温接收器 | 工作电源 | DC9-36V |
| 可接入传感器数量 | 50个 | |
| 规约 | 标准Modbus规约 | |
| 安装方式 | 导轨安装 | |
| 尺寸 | 94*75*29mm | |
| 无源测温传感器 | 电流 | 感应线圈取电，启动电流5A |
| 无线传输 | 无线传输，433Mhz频段 | |
| 尺寸 | 26*22.4*10.5mm | |
| 测量范围 | -40℃~125℃ | |
| 有源测温传感器 | 进口电池 | LS14250 1200mAh |
| 无线传输 | 433Mhz频段 | |
| 待机功耗 | 1μA，可工作5-10年 | |
| 发送频率 | 默认5分钟，温度变化大于2℃时，及时上送 | |
| 测量范围 | :-40℃-125℃ | |
| 尺寸 | 38*35*24mm,表带总长380mm | |
| 固定 | 表带绑扎固定 |
