DA-T200智能低压母线在线监测系统系统平台

DA-T200智能低压母线在线监测系统，主要由测温传感器、温度采集器、温度集中器、云网关、工业云、后台分析软件、手机APP和HMI触摸组态屏组成。采用分层结构设计，分为传感采集硬件层（传感器、控制器和网络），数据传输层，展示与控制软件层。实现母线运行参数的采集，运行状态的显示，异常信息的报告，以及控制指令的发送、执行。

立即咨询

优势与特点

主要应用于低压母线槽连接处温度、水浸状态在线监测；测量范围宽， -40℃ ~＋200℃

01
实时监控分析，高温预警及报警，预警值及报警值均可设置。保证低压母线的安全运行

02
测温传感器支持设备温度、水浸测量，最多可以同时支持5路温度测量

03
触摸屏显示交互，亦可由后台分析系统管理，实时分析，实时监控。可选配手机APP运维

04

技术参数

基本参数
HMI触摸屏	工作电源	DC9-36V
	工作温度	0℃-+50℃
	协议	两路RS485接口、一路RJ45接口，支持MODBUS-RTU、MODBUS-TCP协议
	分辨率	1024*600
	尺寸	7寸，20414533.8mm

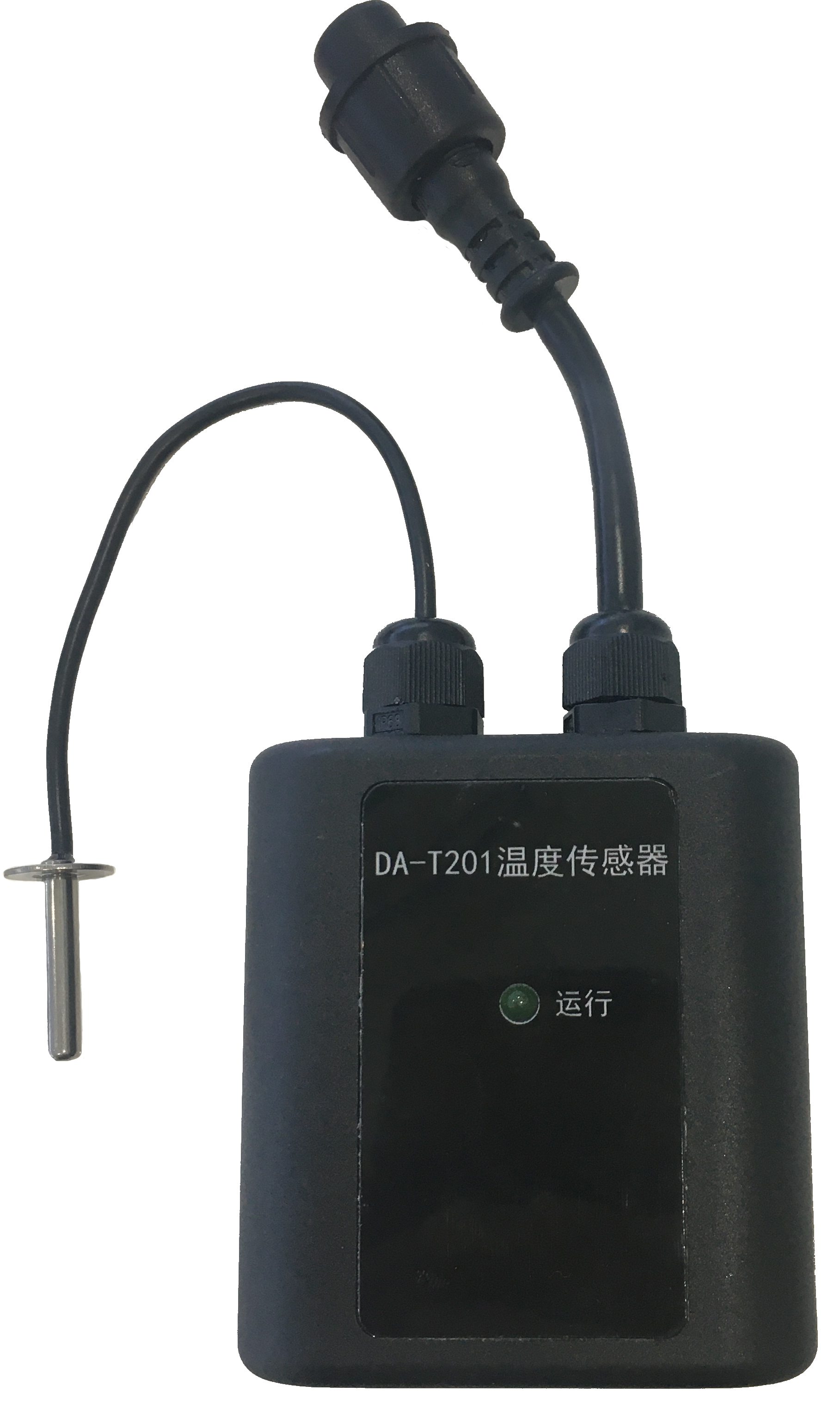

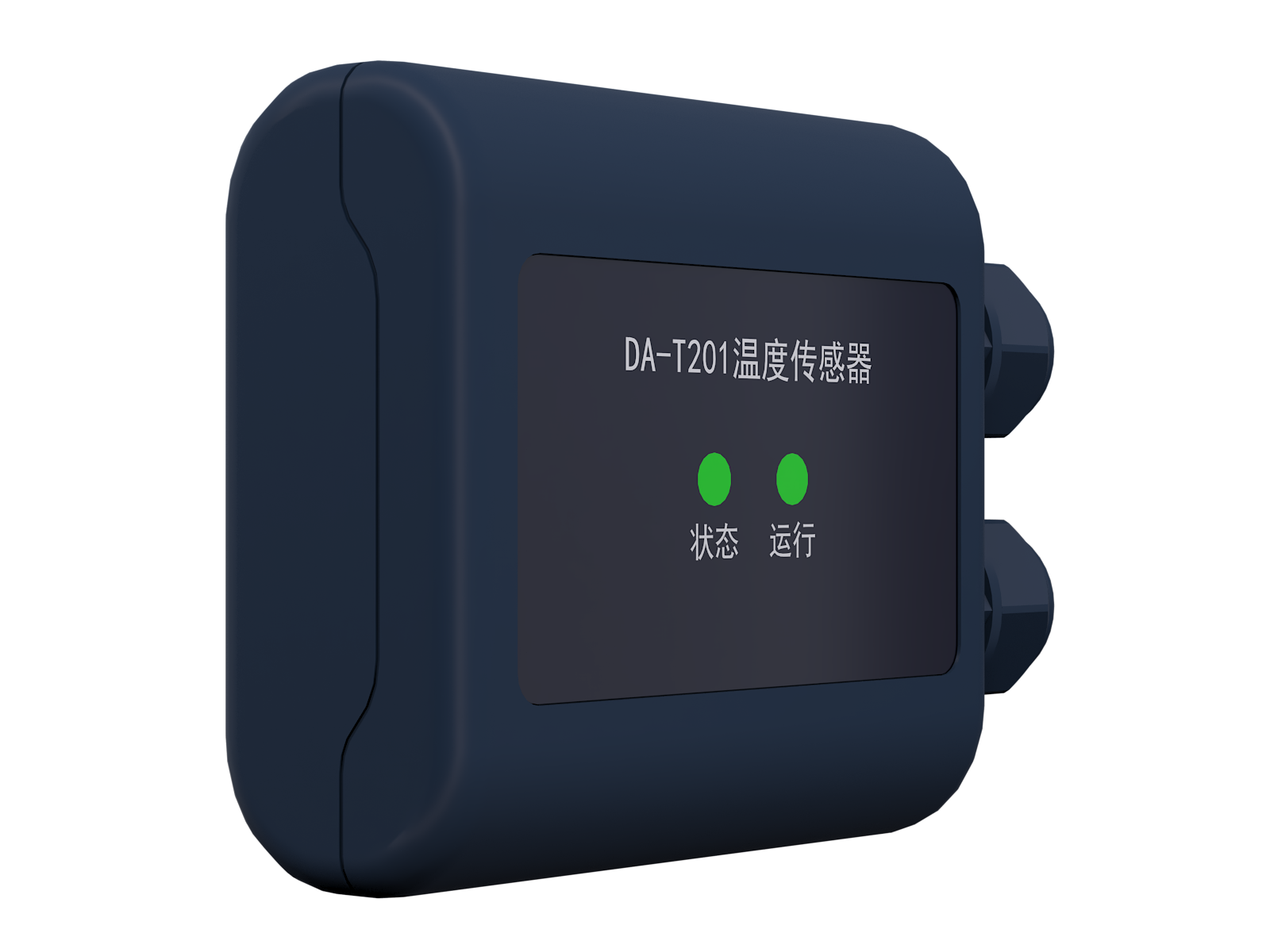

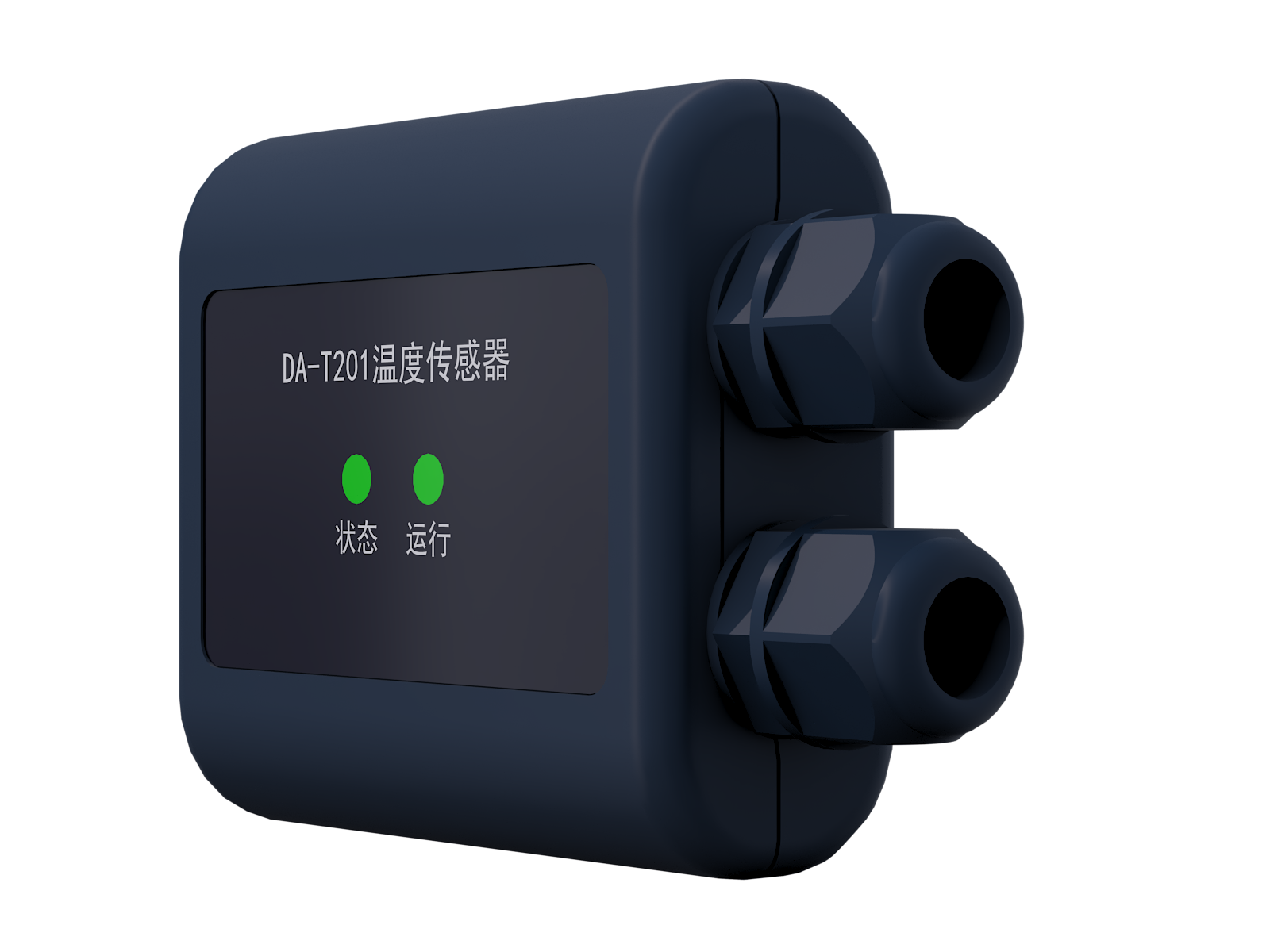

母线测温传感器	工作电源	DC9-36V
	规约	一路485，标准Modbus规约，地址可设置
	功耗	≤1W
	测量范围	-40℃~125℃
	工作环境温度	-40℃~+70℃
	尺寸	52.44819mm
母线测温接收器	工作电源	85-305VAC
	规约	三路485，标准Modbus规约，地址可设置
	输出	一路24V输出，55W
		一路DO
	工作环境温度	-40℃~+70℃
	尺寸	1057529mm
母线测温集中器	工作电源	DC9-36V
	工作温度	0℃-+50℃
	协议	两路RS485接口、一路RJ45接口，支持MODBUS-RTU、MODBUS-TCP协议
	分辨率	102+F94*600
	尺寸	7寸屏,20414533.8m+G8:G9m
监控系统		含主机、显示器、音箱、打印机、UPS电源及软件数据库
通讯转换柜		机柜尺寸2260800600(mm)；柜内含交换机、通讯管理机、开关电源
