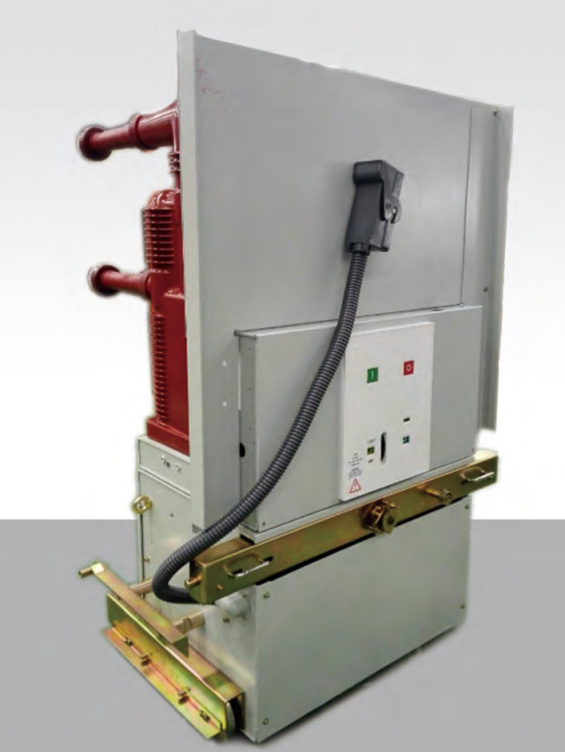

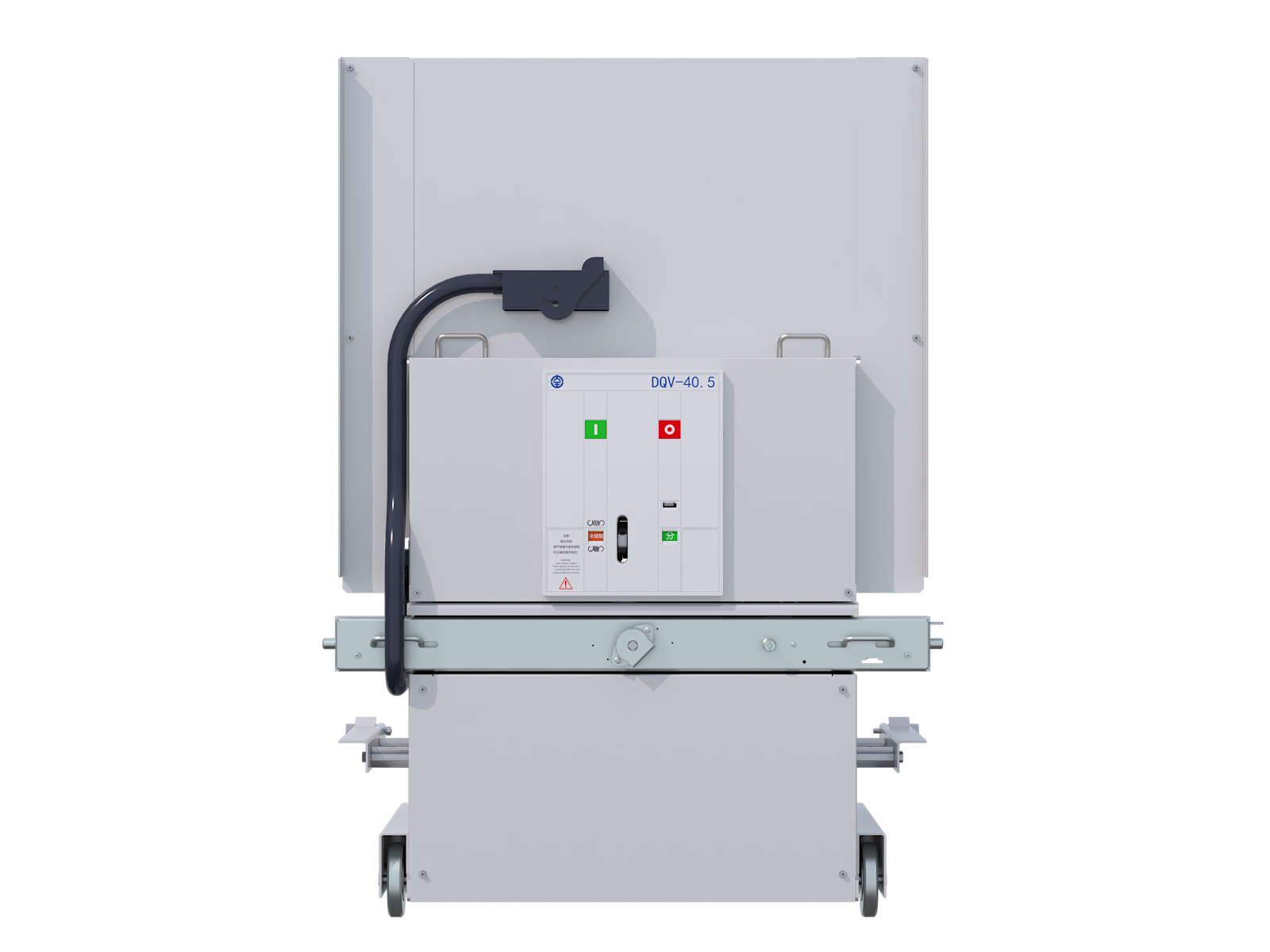

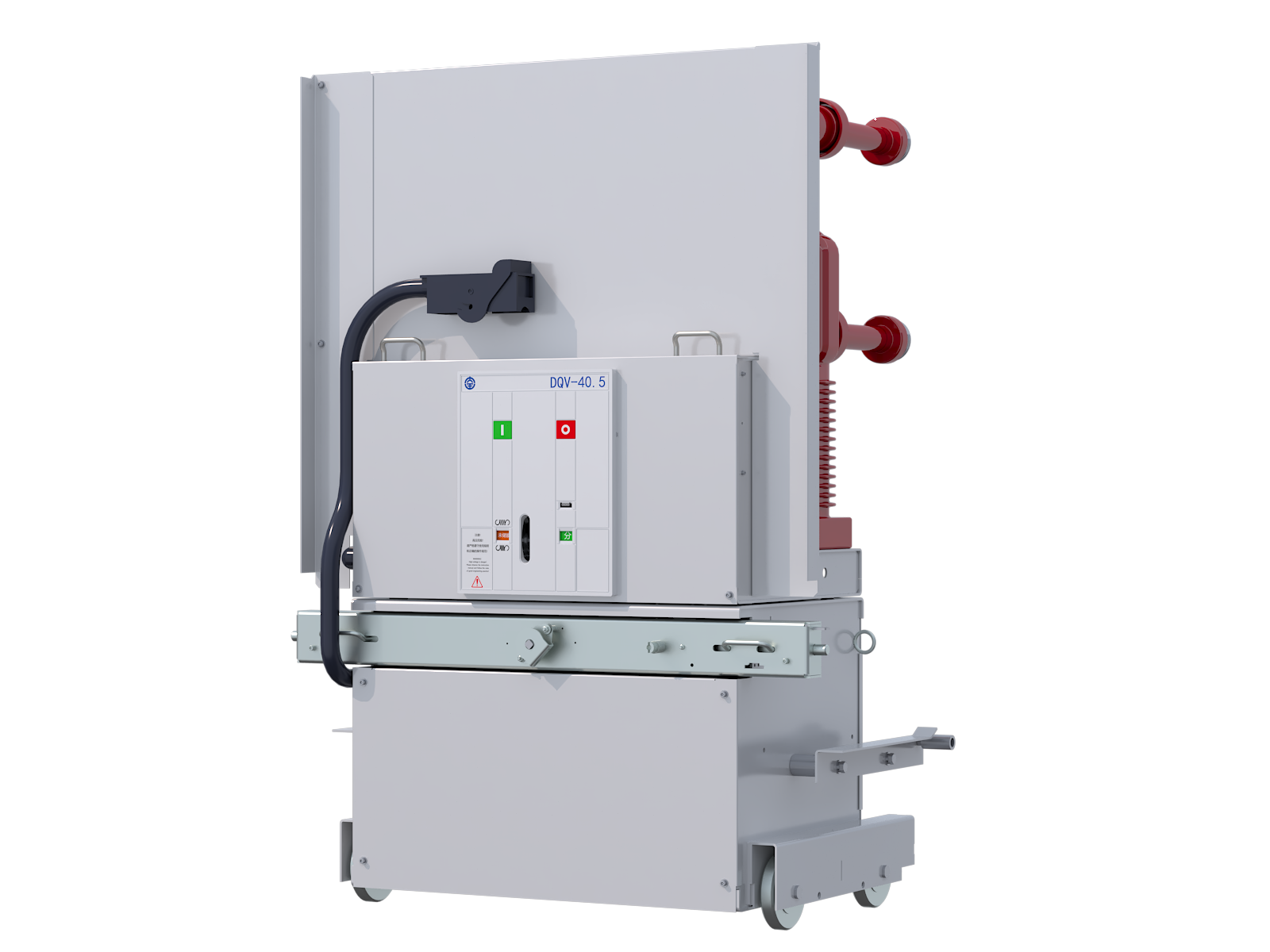

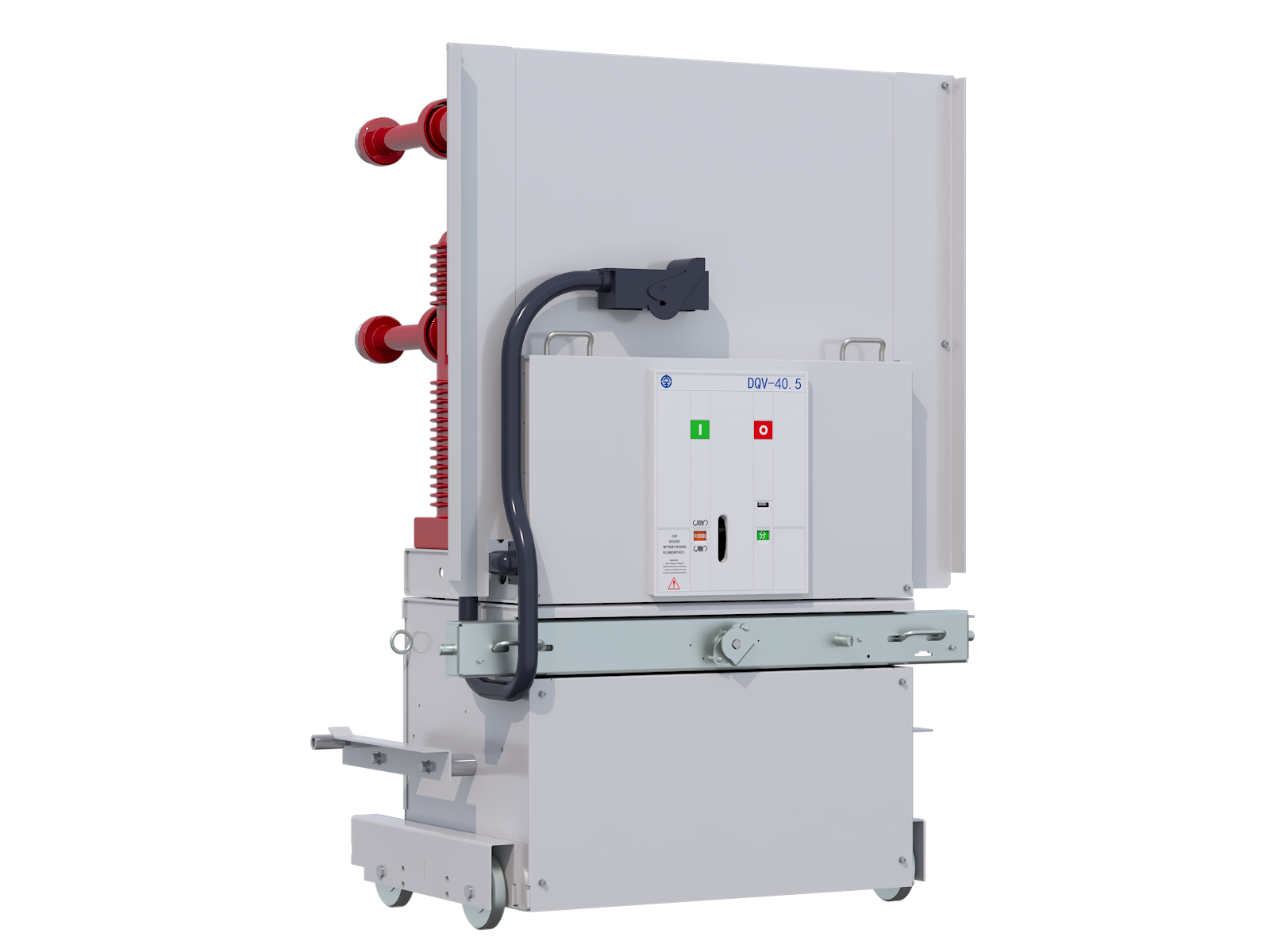

DQV-40.5C 户内切电容高压真空断路器智能中压元器件
DQV系列户内高压真空断路器是自主研发的具有国际领先水平的新一代真空断路器。完全符合最新国家标准GB/T1984、DL/T403等要求，同时还满足国际电工标准IEC62271-100标准规范要求，可在世界各地稳定可靠的运行。产品广泛应用于发电厂、电力系统、冶金、石化、环保、轨道交通、市政工程、高海拔等各个领域。
-
采用特殊的嵌入技术，将具有超低电阻值的真空灭弧室和导电零部件浇注在环氧树脂中来实现主导电回路的固体绝缘。公司自主研发的新型弹簧操作机构，结构简单、动作可靠，使用寿命长，具有完善的机械和电气联锁装置。
优势与特点
-
用多断口串联开断技术，投切电容器组无重燃
01 -
弹簧操作机构成熟，结构简单，传动效率高，损耗少，噪音低
02 -
模块化线路板，方便更换,带自扣紧插接头，电气连接可靠性高
03 -
C2级，背对背电容器组开断电流630A，单个电容器组开断800A；
04 -
与现有的同类产品具有较强的互换性，可直接配KYN61等柜型
05 -
环境友好，替代SF6断路器
06
技术参数
| 基本参数 | ||
|---|---|---|
| 额定电压 | kV | 40.5 |
| 相间距 | mm | 300,440 |
| 配柜尺寸 | mm | 1400，1680 |
| 额定电流 | A | 630，1250，1600 |
| 额定短路开断电流（有效值） | kA | 25，31.5， |
| 额定短路关合电流(峰值） | kA | 63，80 |
| 额定工频耐受电压 | kV | 95 |
| 额定雷电冲击耐受电压 | kV | 185 |
额定短路电流开断次数 | 次 | 30 |
| 机械寿命 | 次 | 10000 |
| 背靠背电容器组开断电流 | A | 630 |
| 单个电容器组开断电流 | A | 800 |
