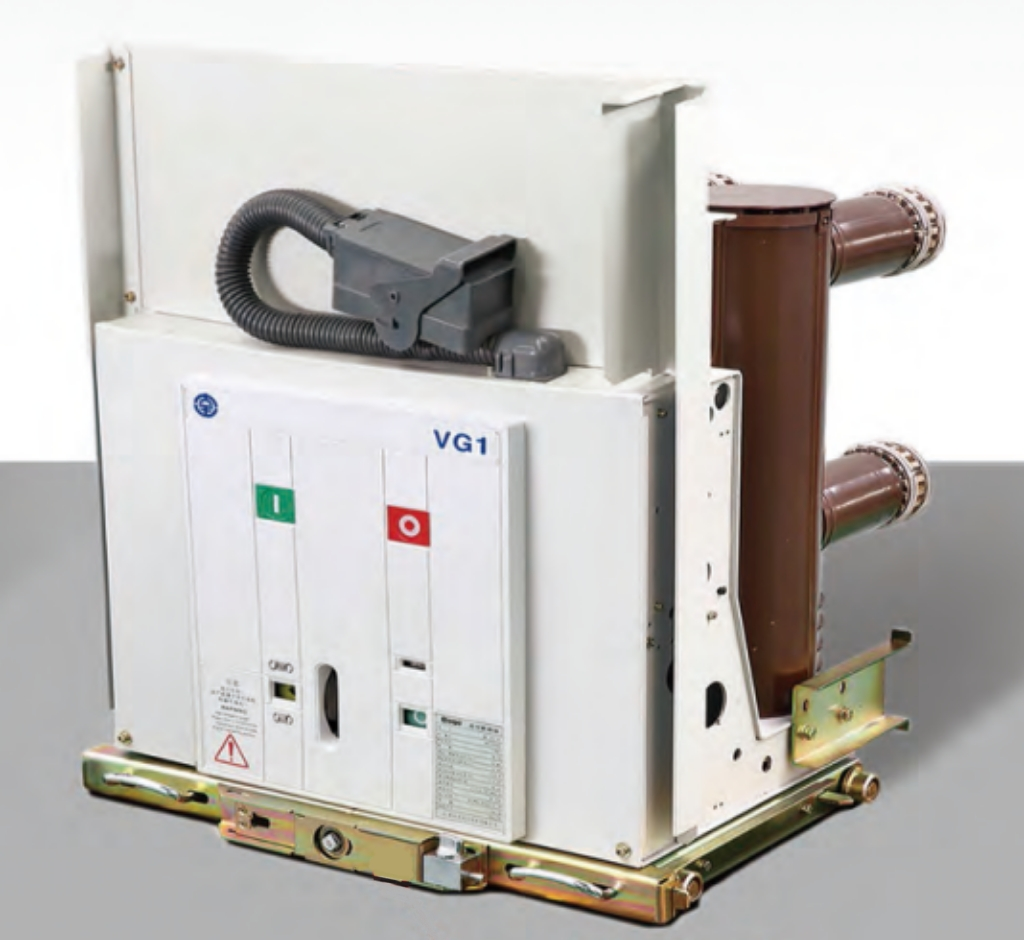

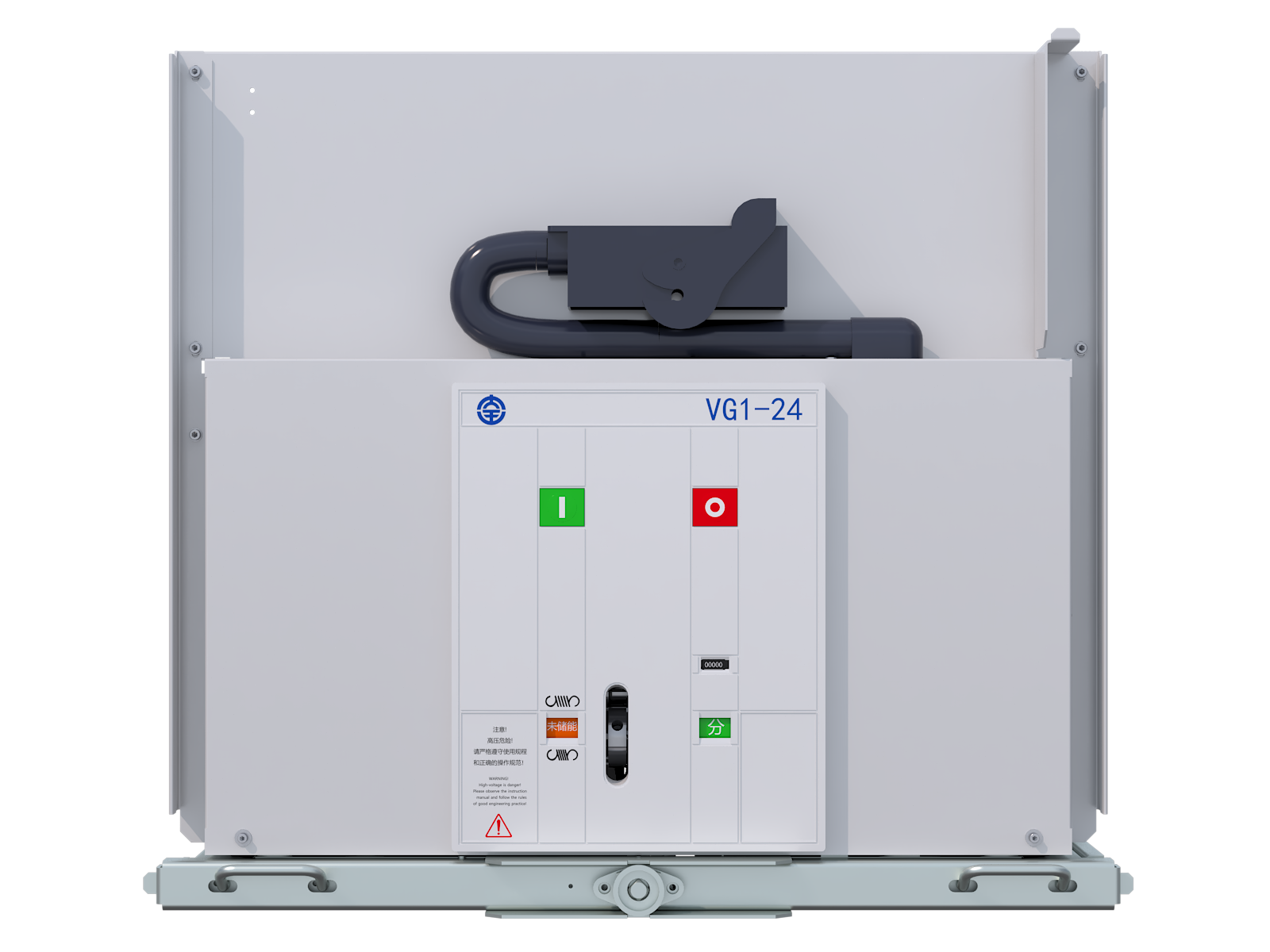

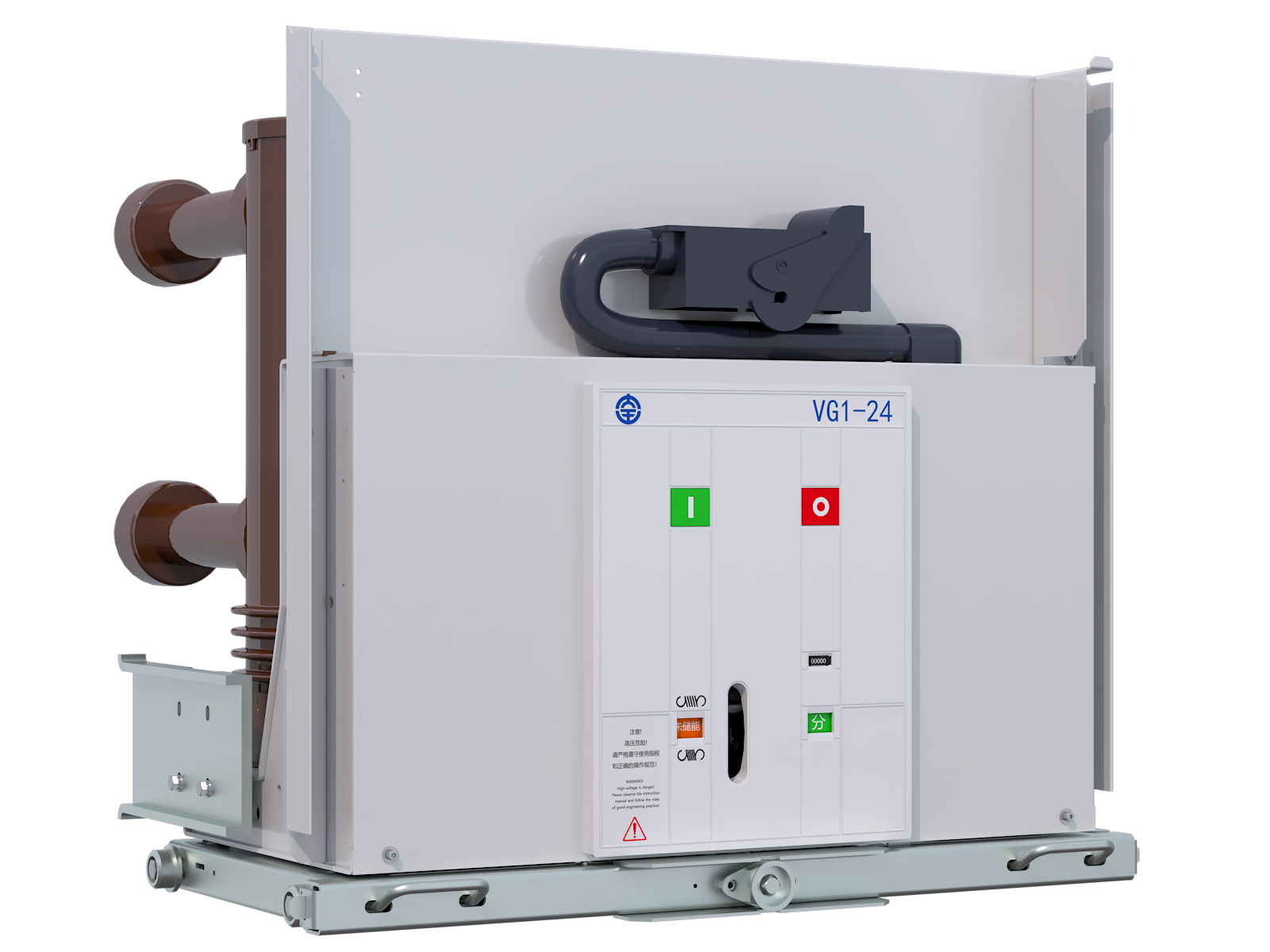

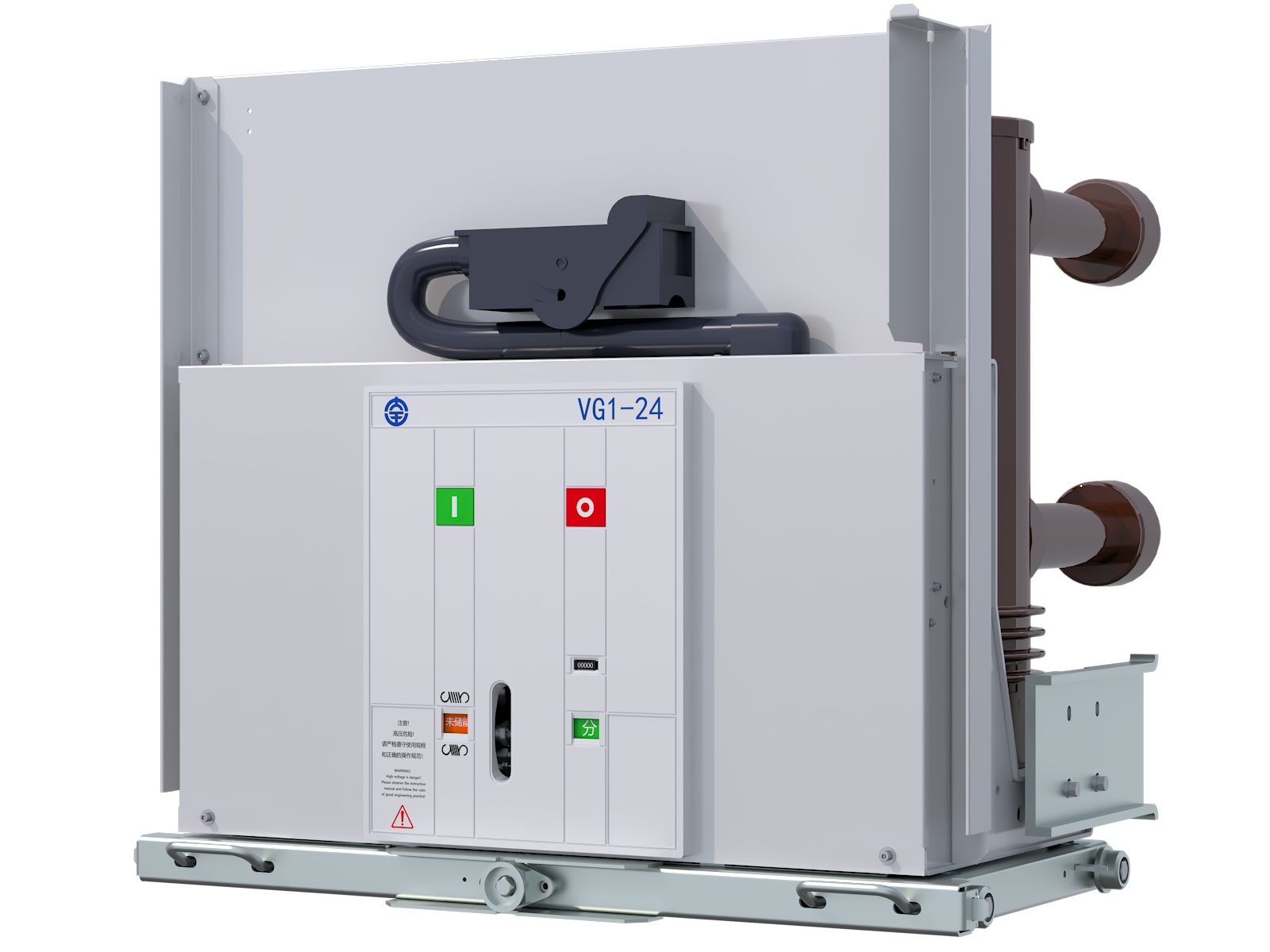

VG1-24 户内高压真空断路器智能中压元器件
VG1系列户内高压真空断路器是自主研发的具有国内领先水平的真空断路器。完全符合最新国家标准GB/T1984、DL/T403等要求，同时还满足国际电工标准IEC62271-100标准规范要求，可在世界各地稳定可靠的运行。产品广泛应用于电厂、电网、冶金、石化、城市基础设施建设如机场、楼宇、地铁等项目。
-
主导电回路安装在全封闭的三相绝缘筒内，操作机构与主导电回路前后布置。自主研发的新型弹簧操作机构，结构简单、动作可靠，使用寿命长，具有完善的机械和电气联锁装置。
优势与特点
-
系列化程度高，与行业主流产品一致，互换性强
01 -
弹簧操作机构成熟，结构简单，传动效率高，损耗少，噪音低
02 -
模块化线路板，方便更换,带自扣紧插接头，电气连接可靠性高
03 -
主导电回路采用绝缘筒复合绝缘结构，散热效果好
04 -
可选配智能组件，配备在线监测专家诊断系统
05
技术参数
| 基本参数 | ||
|---|---|---|
| 额定电压 | kV | 24 |
| 相间距 | mm | 275 |
| 配柜尺寸 | mm | 1000 |
| 额定电流 | A | 630，1250，1600,2000,2500,3150,4000 |
| 额定短路开断电流（有效值） | kA | 25，31.5 |
| 额定短路关合电流(峰值） | kA | 63，80 |
| 额定工频耐受电压 | kV | 65 |
| 额定雷电冲击耐受电压 | kV | 125 |
额定短路电流开断次数 | 次 | 30 |
| 机械寿命 | 次 | 10000 |
产品文档
-
产品样本
-
VG1 样本
2025-09-02
下载查看PDF
