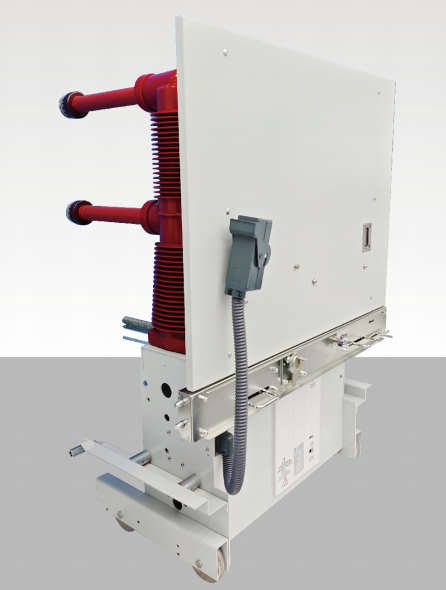

DQM-40.5 永磁式户内高压真空断路器智能中压元器件
DQM系列永磁式户内高压真空断路器是自主研发的具有国内领先水平的新一代真空断路器。完全符合最新国家标准GB/T1984、DL/T403等要求，同时还满足国际电工标准IEC62271-100标准规范要求，可在世界各地稳定可靠的运行。产品特别适合于频繁操作和环境比较苛刻的工作场所，如发电厂、冶金、化工、建材水泥等项目。
-
采用自有知识产权、获得国家专利的永磁操动机构。该机构采用单稳态单线圈结构，高磁能的稀土材料，结合先进的制造工艺，使用寿命大于100000次。产品通过了电磁兼容性测试，具有极强的抗干扰能力和低辐射的优点。
优势与特点
-
结构紧凑，单稳态永磁操作机构
01 -
优异的机械和电气特性，克服了弹簧机构和双稳态永磁机构不足
02 -
智能化控制器
03 -
最大合闸驱动电流可达80A，确保合闸可靠
04 -
交/直流型采用一体化设计，集成电容充电、失压脱扣功能，简化二次线路设计
05 -
通过四级EMC电磁兼容测试
06 -
系列化程度高，与行业主流产品一致，互换性强
07
技术参数
| 基本参数 | ||
|---|---|---|
| 额定电压 | kV | 40.5 |
| 相间距 | mm | 300,400 |
| 配柜尺寸 | mm | 1400,1680 |
| 额定电流 | A | 630，1250，1600,2000,2500,3150 |
| 额定短路开断电流（有效值） | kA | 25，31.5 |
| 额定短路关合电流(峰值） | kA | 63，80 |
| 额定工频耐受电压 | kV | 95 |
| 额定雷电冲击耐受电压 | kV | 185 |
额定短路电流开断次数 | 次 | 30 |
| 机械寿命 | 次 | 120000 |
产品文档
-
产品样本
-
DQM-40.5 永磁式长寿命户内真空断路器样本
2025-09-02
下载查看PDF
