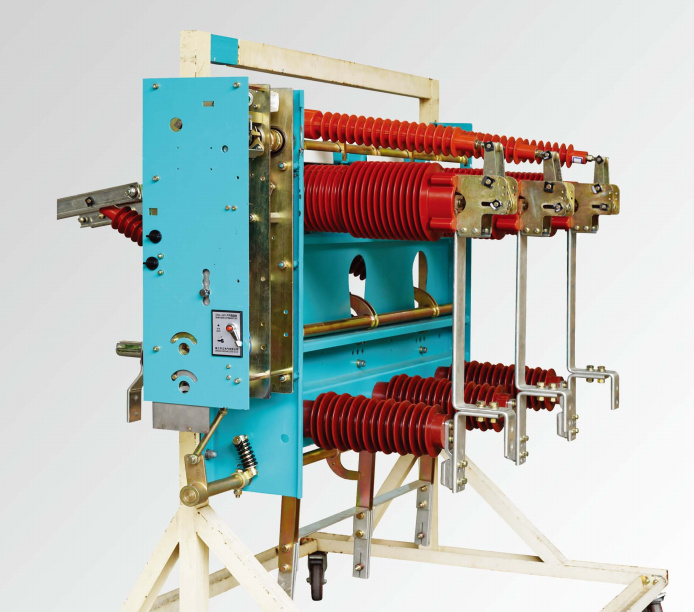

VG3-40.5 组合式户内高压真空断路器智能中压元器件
VG3-40.5组合式户内高压交流真空断路器是自主研发的具有国内领先水平的新型带隔离真空断路器。完全符合最新国家标准GB/T1984、DL/T403等要求。产品适用于三相交流50Hz，额定电压40.5kV的风电、光伏发电机输电网络，可开断负荷电流、过载电流和短路电流，是专为35kV箱式变电站设计，也可作为独立电器单元应用于电力系统中（配柜安装或墙上安装），与配电设备、环网开关柜或组合式变电站等配套使用。
-
真空灭弧室被环氧树脂包封形成固封极柱，穿墙式固封极柱采用水平安装，通过特定安装方式把隔离开关和接地开关、断路器分割成独立两个隔室，确保断路器在无电状态下检修。本产品具有设计新颖、结构紧凑、寿命长、动作可靠、体积小、操作维护方便、安全性高等优点。
优势与特点
-
具备开断能力高、安全可靠、电寿命长、机构紧凑、体积小、重量轻，基本不需要维护等优点
01 -

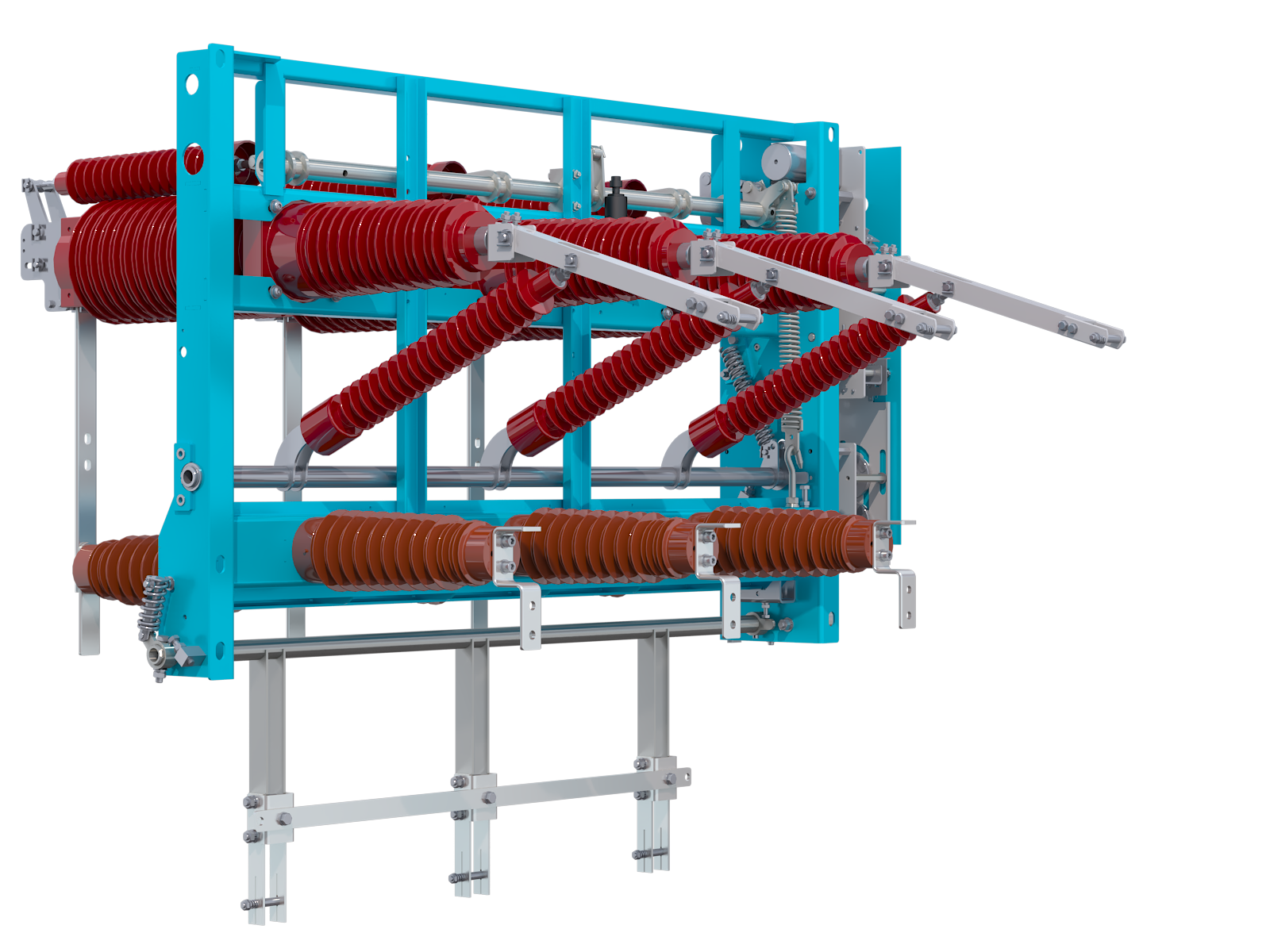

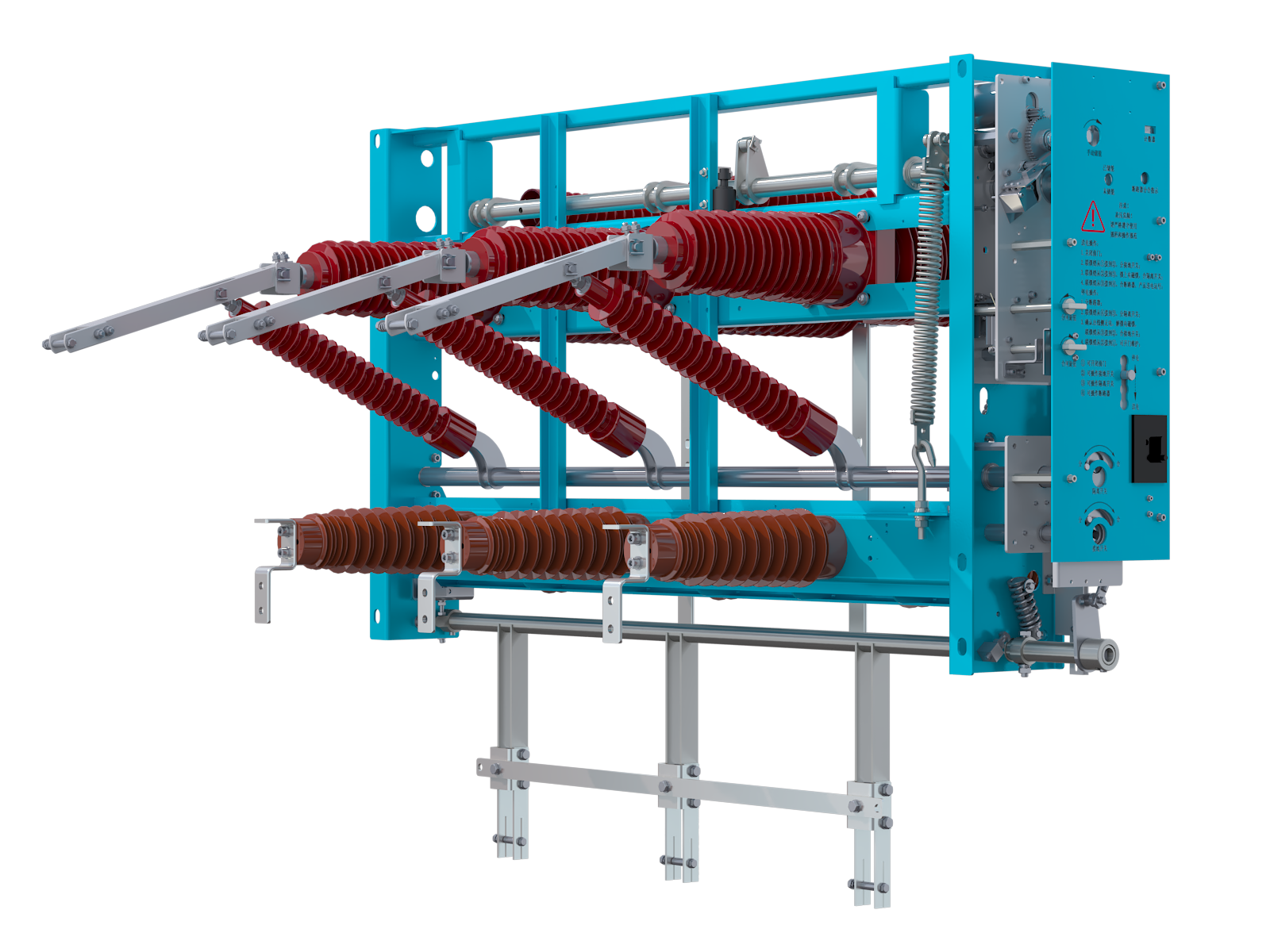

隔离开关和接地开关、断路器左右布置，分割成独立两个隔室，确保开关在无电状态下检修
02 -
具备开断额定电流、过载电流、短路电流的能力，有明显可见的隔离断口，配刀闸式接地开关
03 -
配有小型化的弹簧操作机构，可电动或手动储能，通过分合闸脱扣器或手动旋钮可实现电动或手动分合闸
04 -
隔离开关、真空断路器、接地开关之间具有完善的五防机械连锁，防止误操作
05 -
高海拔可达4000米
06
技术参数
| 基本参数 | ||
|---|---|---|
| 额定电压 | kV | 40.5 |
| 额定短时耐受电流 | kA | 31.5（4s） |
| 额定峰值耐受电流 | kA | 80 |
| 断路器 额定电流 | A | 630，1250 |
| 断路器额定短路开断电流（有效值） | kA | 25，31.5 |
| 断路器额定短路关合电流（峰值） | kA | 63，80 |
| 断路器额定短路电流开断次数 | 次 | 30 |
| 机械寿命：断路器 | 次 | 10000 |
| 机械寿命：隔离开关 | 次 | 2000 |
| 机械寿命：接地开关 | 次 | 2000 |
| 额定雷电冲击耐受电压 | kV | 185 |
额定工频耐受电压 | kV | 95 |
产品文档
-
产品样本
-
VG3样本
2025-09-02
下载查看PDF
