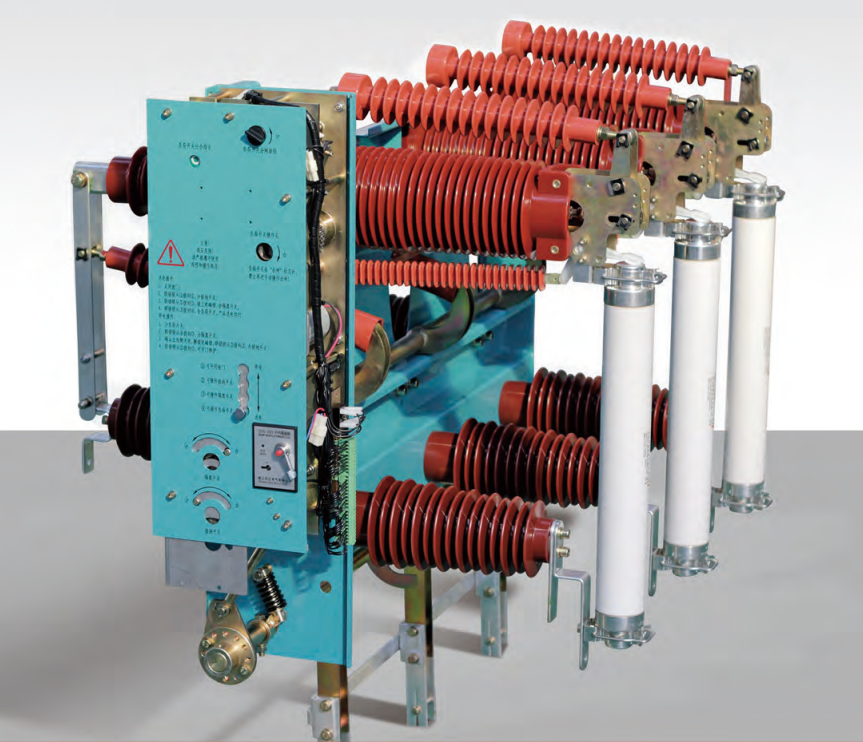

DQF-40.5R 户内真空负荷开关-熔断器组合电器智能中压元器件
DQF-40.5R户内真空负荷开关-熔断器组合电器是在吸收国外先进技术基础上，自主研发的具有国内领先水平的新一代组合电器。完全符合最新国家标准GB16926、GB3804及国际电工标准IEC60265-1等要求。产品广泛用于风力、光伏发电，城网建设改造工程，工矿企业，高层建筑和公共设施等，可作为环网供电单元或终端设备。
-

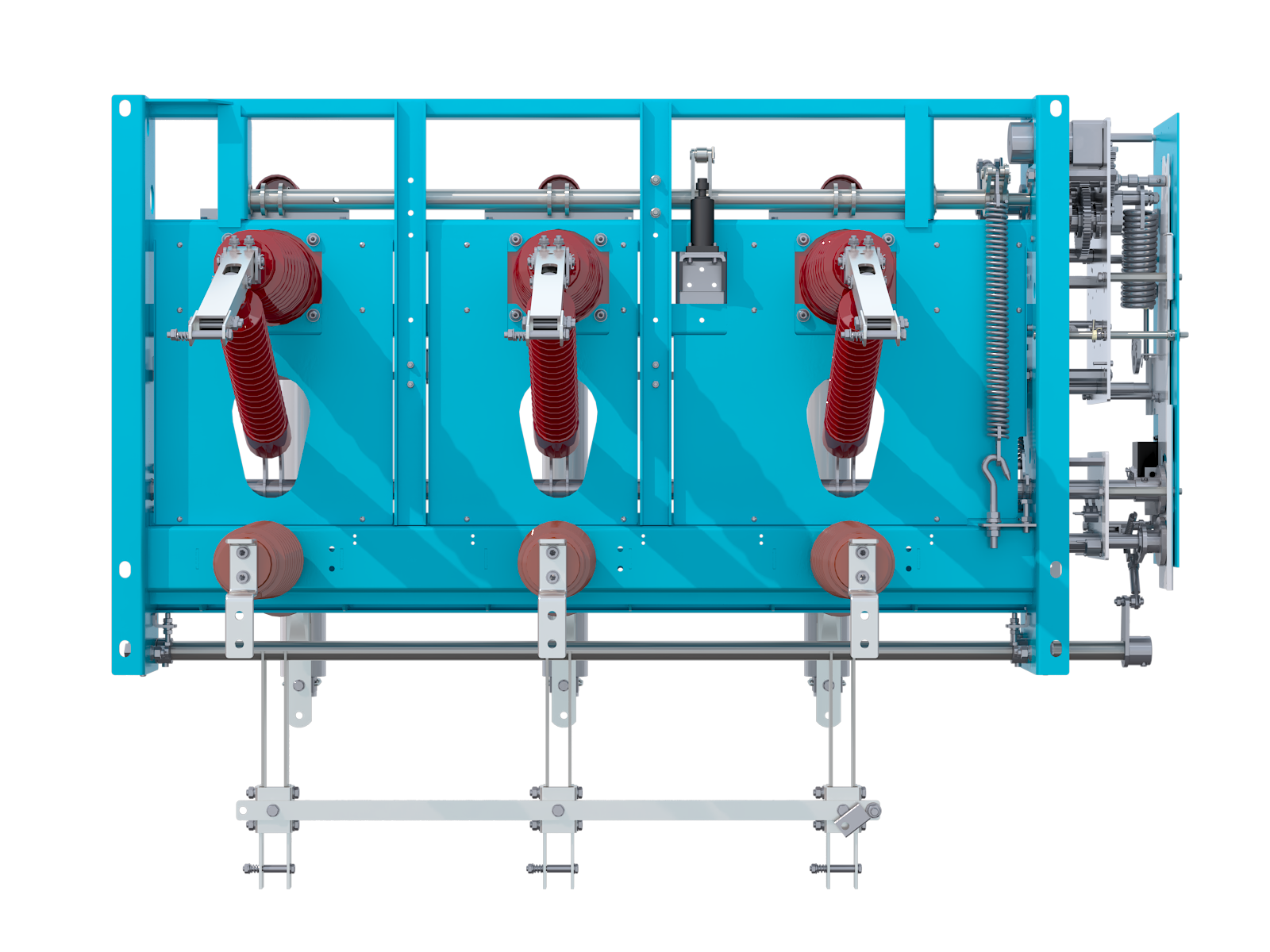

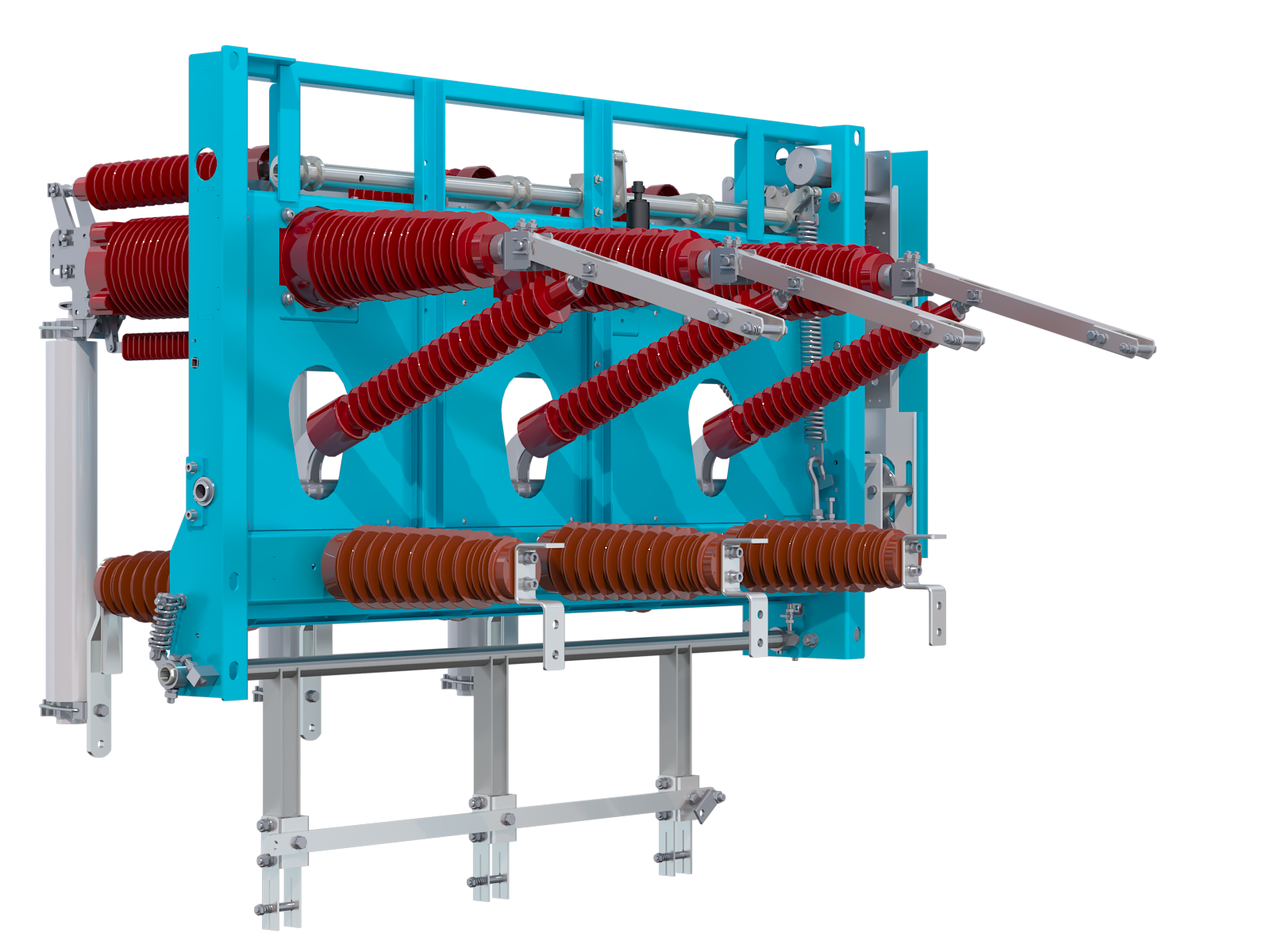

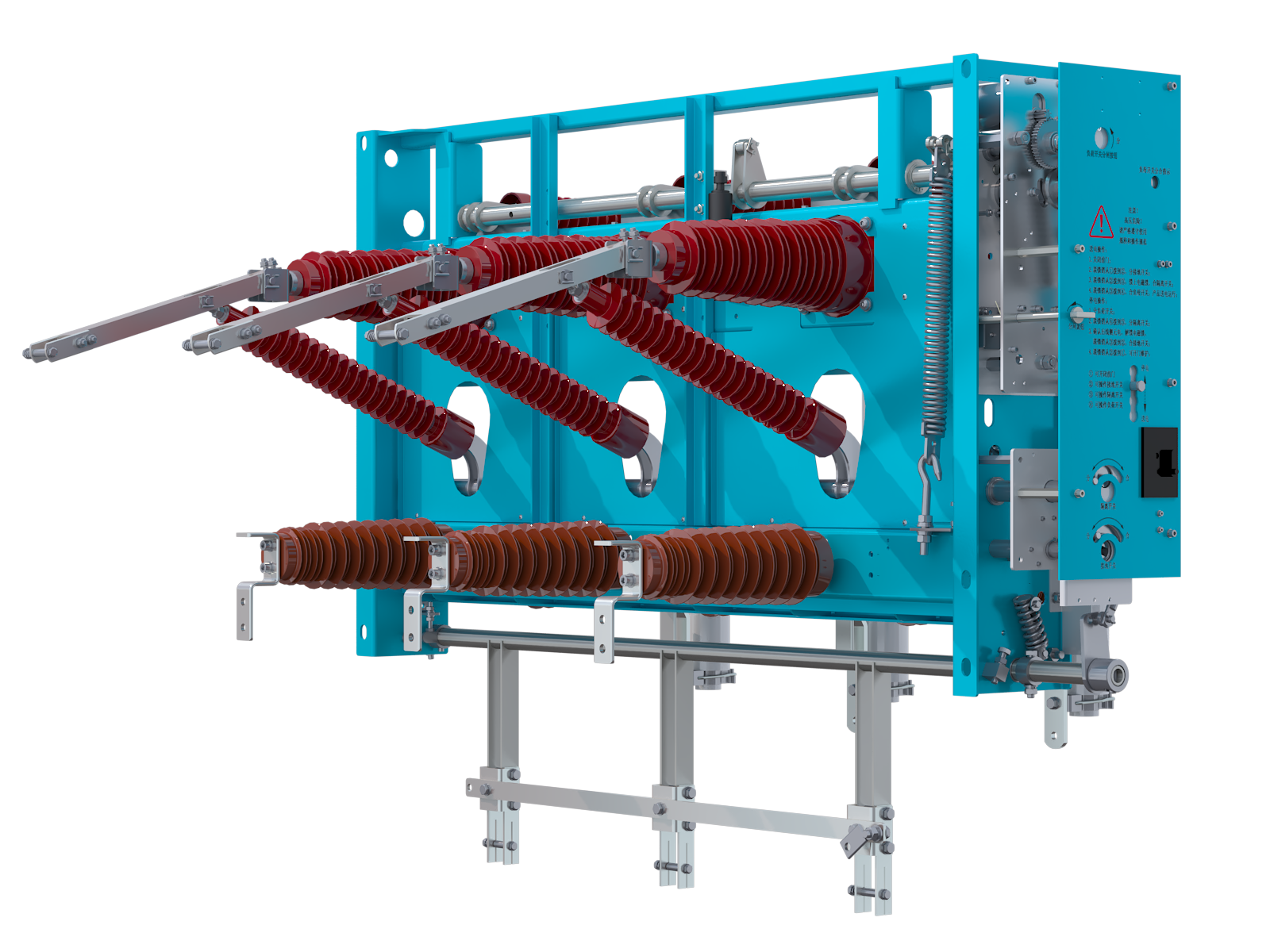

真空灭弧室被环氧树脂包封形成穿墙式固封极柱，通过特定安装方式把隔离开关和接地开关、熔断器分割成独立两个隔室，确保在不触及带电体安全状态下检修、更换熔断器。本产品具有设计新颖、结构紧凑、寿命长、动作可靠、体积小、操作维护方便、安全性高等优点，专为40.5kV箱式变电站以及小型化二次配电站设计。
优势与特点
-
设计新颖、结构紧凑、寿命长、动作可靠、体积小、操作维护方便、安全性高
01 -
隔离开关和接地开关、熔断器左右布置，分割成独立两个隔室，确保开关在无电状态下检修
02 -
具备开断额定电流、过载电流、短路电流和防止设备缺相运行的能力，有明显可见的隔离断口，配刀闸式接地开关
03 -
配有小型化的弹簧操作机构，可电动或手动储能，通过分合闸脱扣器或手动旋钮可实现电动或手动分合闸
04 -
隔离开关、真空负荷开关、接地开关之间具有完善的五防机械连锁，防止误操作
05 -
高海拔可达4000米
06
技术参数
| 基本参数 | ||
|---|---|---|
| 额定电压 | kV | 40.5 |
| 额定电流 | A | 630 |
| 额定短时耐受电流 | kA | 25（2s） |
| 额定峰值耐受电流 | kA | 63 |
| 机械寿命：负荷开关 | 次 | 10000 |
| 机械寿命：隔离开关 | 次 | 2000 |
| 机械寿命：接地开关 | 次 | 2000 |
熔断器额定电流 | A | 31.5，40，50，63，80，100，125 |
| 熔断器额定短路开断电流 | kA | 31.5 |
| 组合电器交接电流 | A | 2000 |
| 额定雷电冲击耐受电压 | kV | 185 |
| 额定工频耐受电压 | kV | 95 |
产品文档
-
产品样本
-
DQF-40.5 样本
2025-09-02
下载查看PDF
