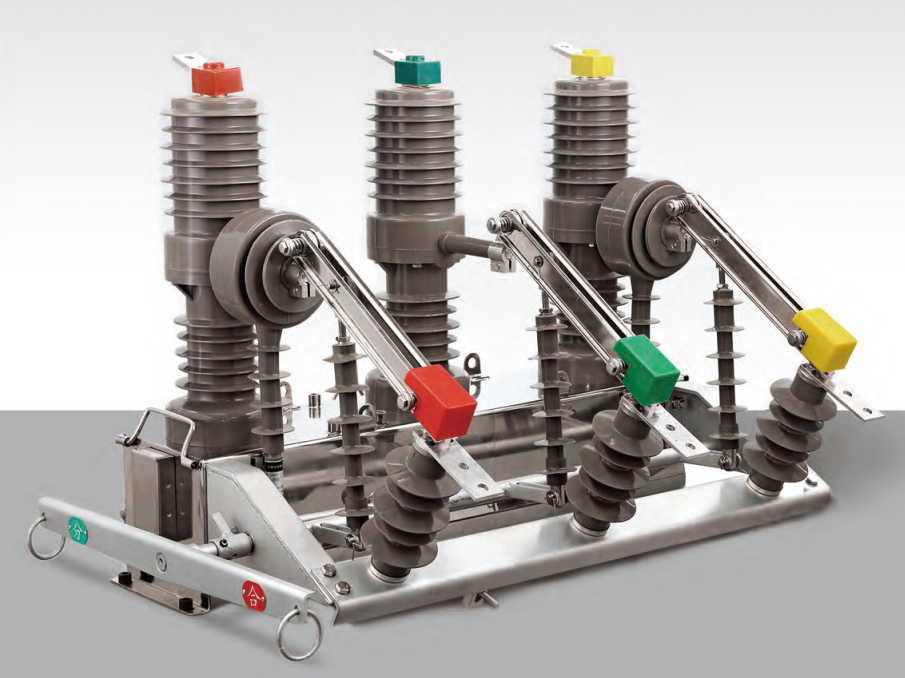

ZW32-12 支柱式户外高压真空断路器智能中压元器件
ZW32-12支柱式户外交流高压真空断路器是自主研发的具有国内领先水平的真空断路器。完全符合最新国家标准GB/T1984、DL/T403等要求。通过加装CT、PT、FTU等装置，使普通断路器具备速断、过流等各种继电保护和“四遥”功能，并针对界内、界外的单相接地故障或相间短路故障，进行正确判断和处理，实现配网自动化。产品主要适用于额定电压12kV的架空线电网，广泛用于城网、农网、矿山及铁道等的电力设备建设和改造。
-

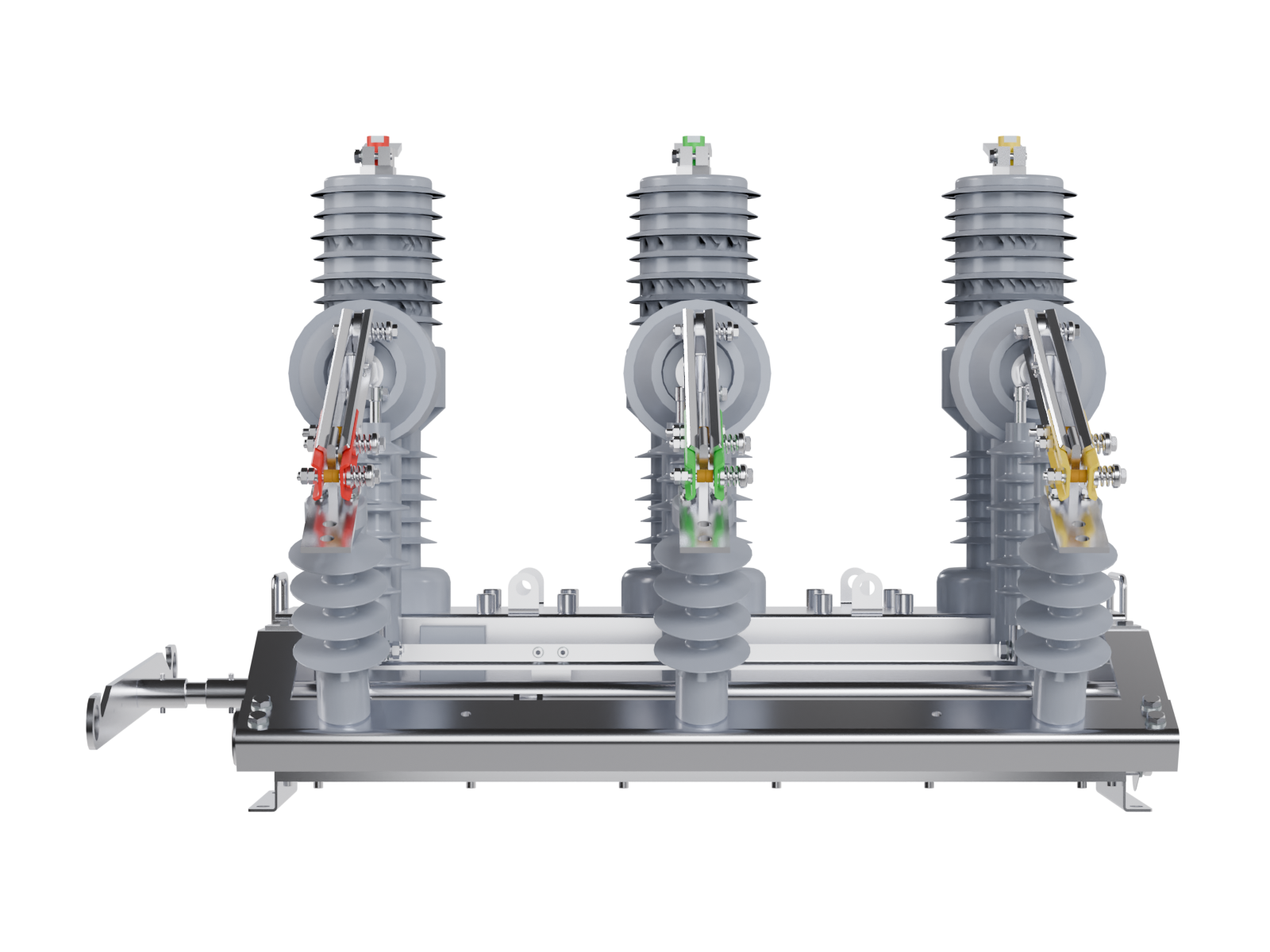

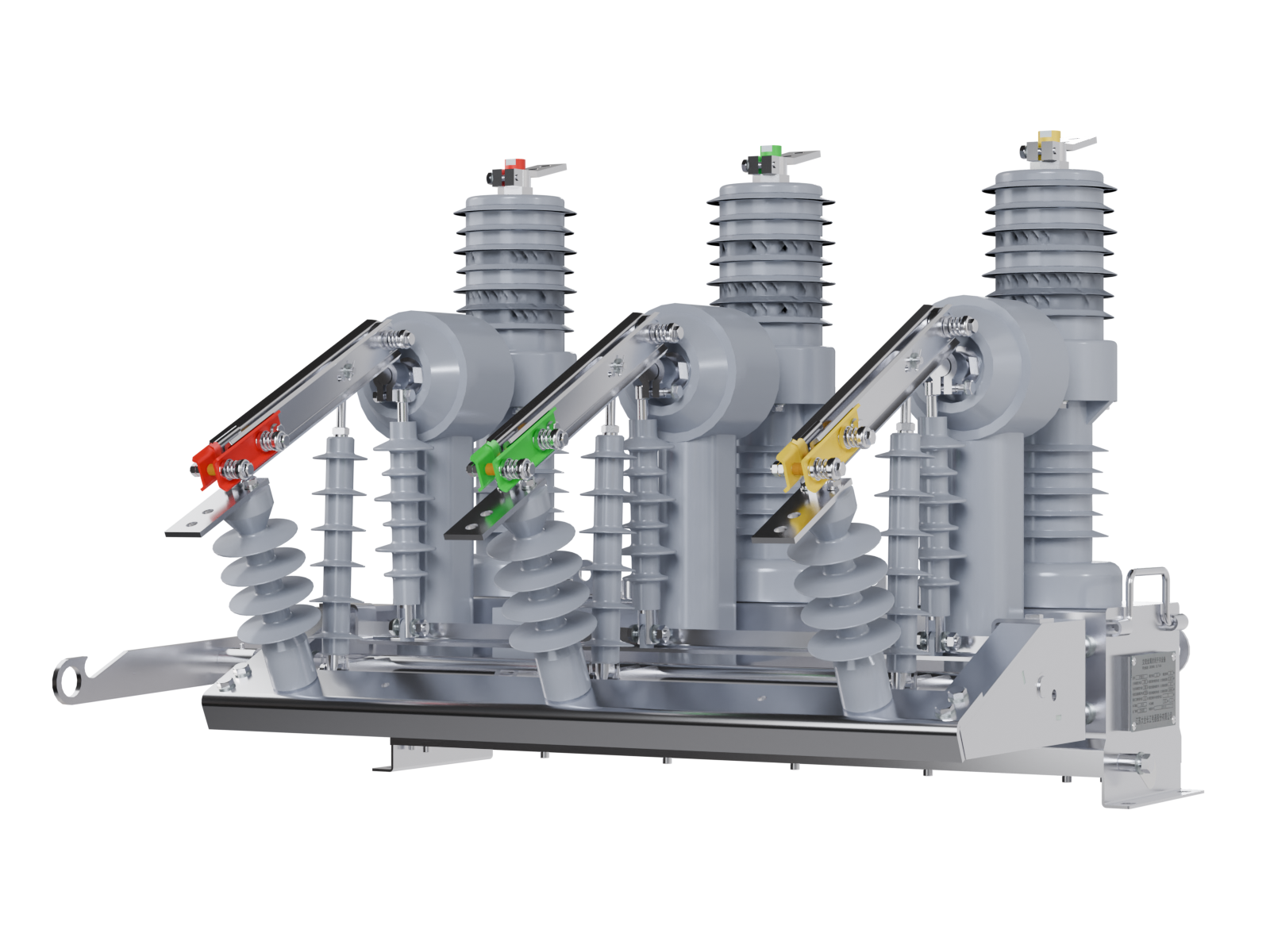

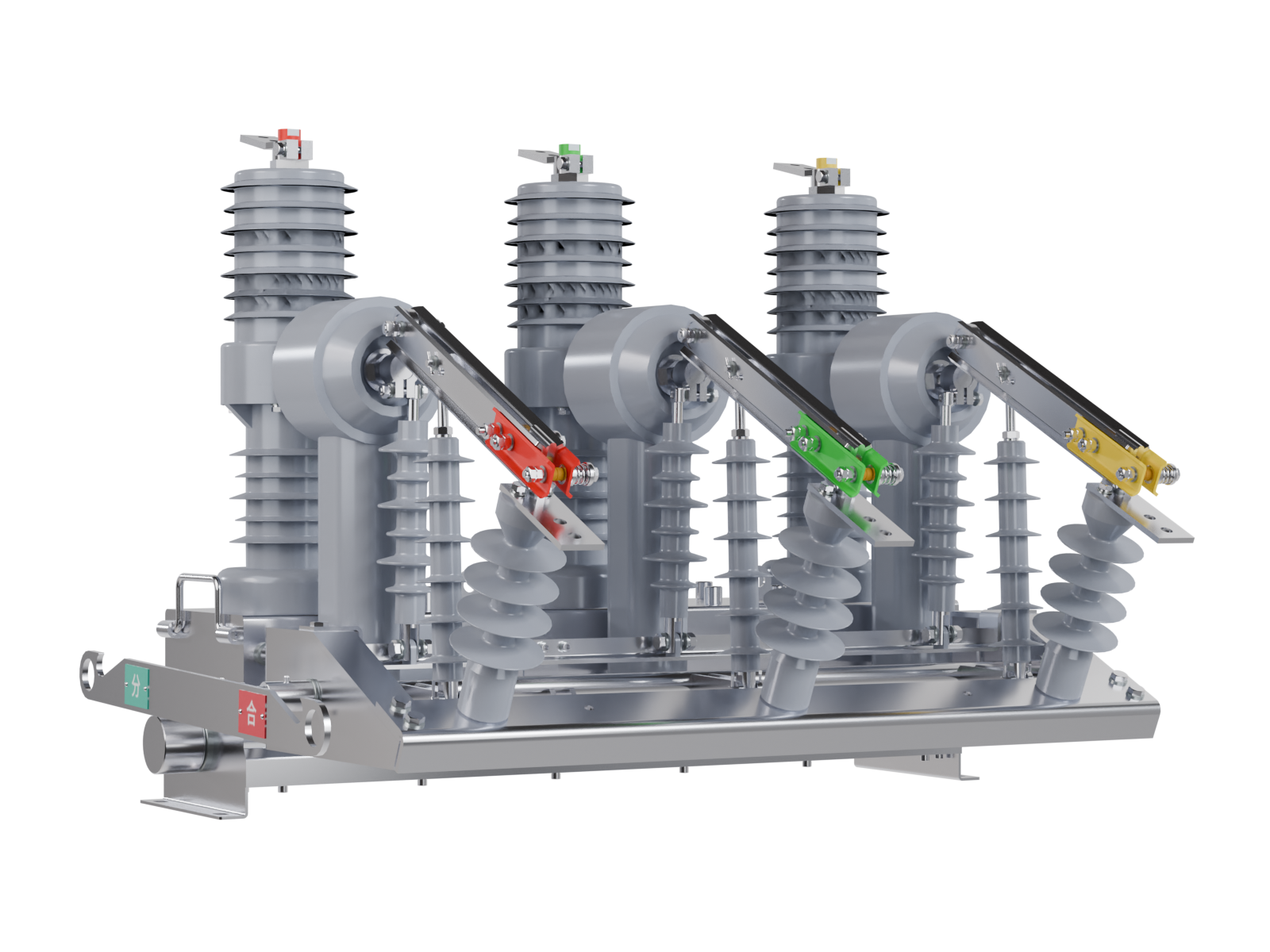

采用三相分离的柱式结构，真空灭弧室与主导电回路安装在各相的绝缘套筒内，绝缘筒安装在全密封壳体上，壳体内装设机构、传动件及二次元件等附件。整机密封性好，具有小型化、耐寒、耐高温、耐风沙、防潮、防凝露以及智能化等特点，可靠性高，免维护，能够在环境恶劣的条件下正常工作。
优势与特点
-
采用三相分离的柱式结构，将三相一次回路安装在各相的绝缘套筒内，发生单相故障时，不会引起三相短路
01 -
采用环氧树脂外包有机硅橡胶固体绝缘，耐高低温、耐紫外线、耐老化
02 -
采用高性能的小型化弹簧操动机构, 其结构简单, 机械寿命长, 兼具电动、手动储能及分、合闸操作功能
03 -
采用全密封结构，操动机构安装在箱体内，密封性能好，三防
04 -
可通过加装零序电流互感器、电压互感器，配网自动化馈线终端FTU,实现三段式、零序接地保护、重合闸及远方通信等功能
05
技术参数
| 基本参数 | ||
|---|---|---|
| 额定电压 | kV | 12 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 630、1250 |
| 额定短路开断电流 | kA | 20、25 |
| 额定短路关合电流(峰值 ) | kA | 50、63 |
| 额定短时耐受电流4s | kA | 20、25 |
| 额定峰值耐受电流(峰值 ) | kA | 50、63 |
| 机械寿命 | 次 | 10000 |
| 额定电流开断次数 | 次 | 10000 |
| 额定短路开断电流开断次数 | 次 | 30 |
| 工频耐压(1min) 相间、对地/断口(干试) | kV | 42/48 |
| 工频耐压(1min) 相间、对地(湿试) | kV | 34 |
| 雷电冲击耐受电压(峰值）相间、对地/断口 | kV | 75/85 |
