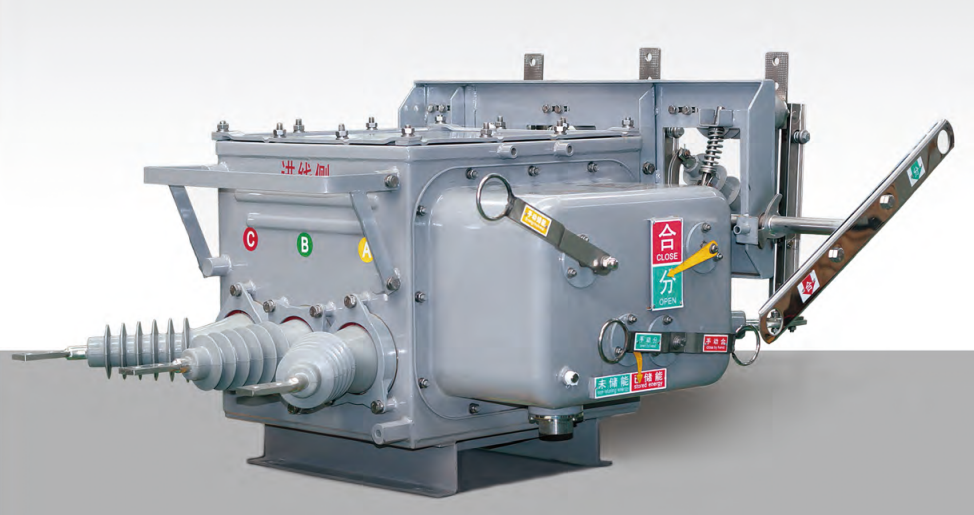

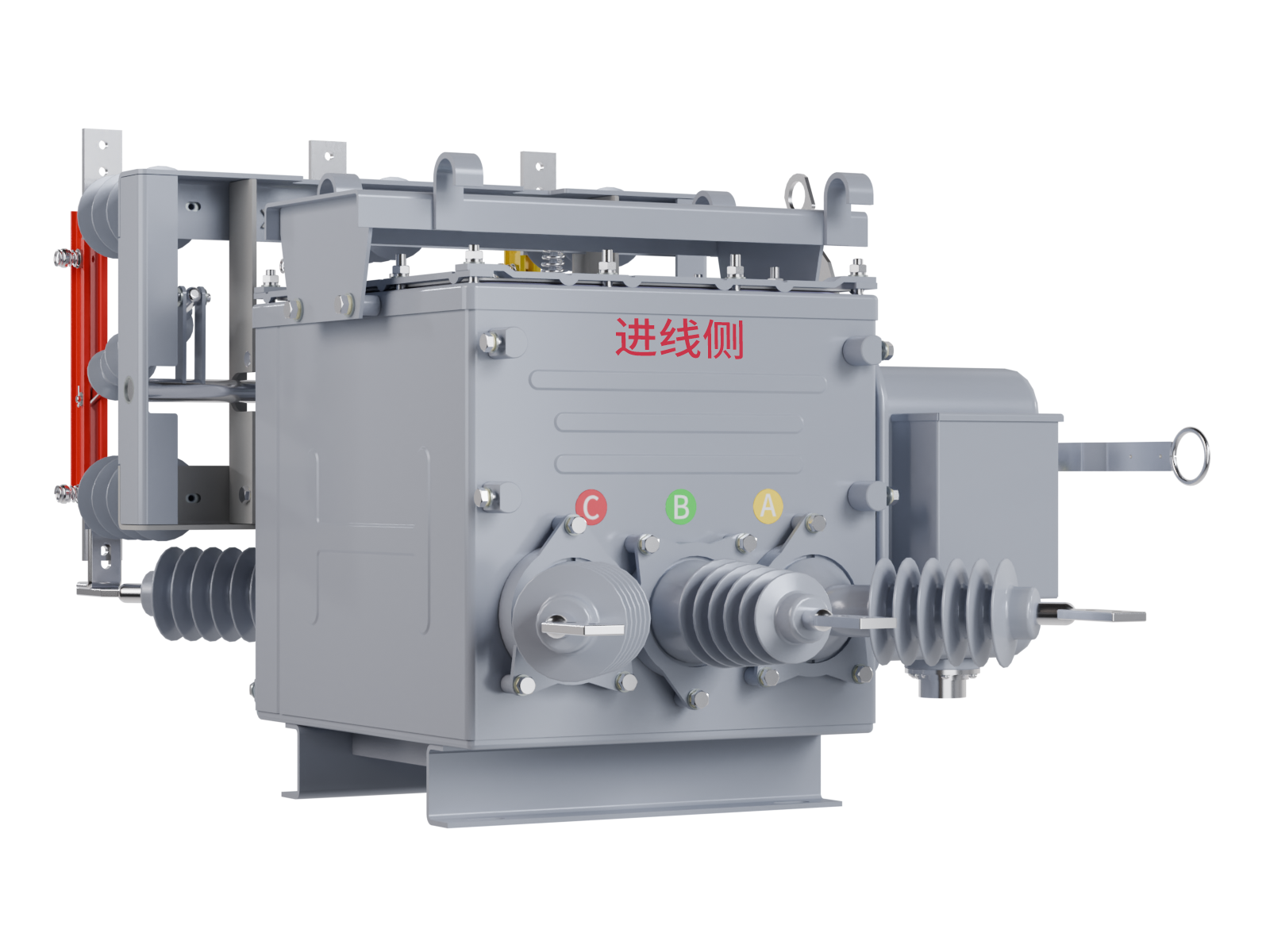

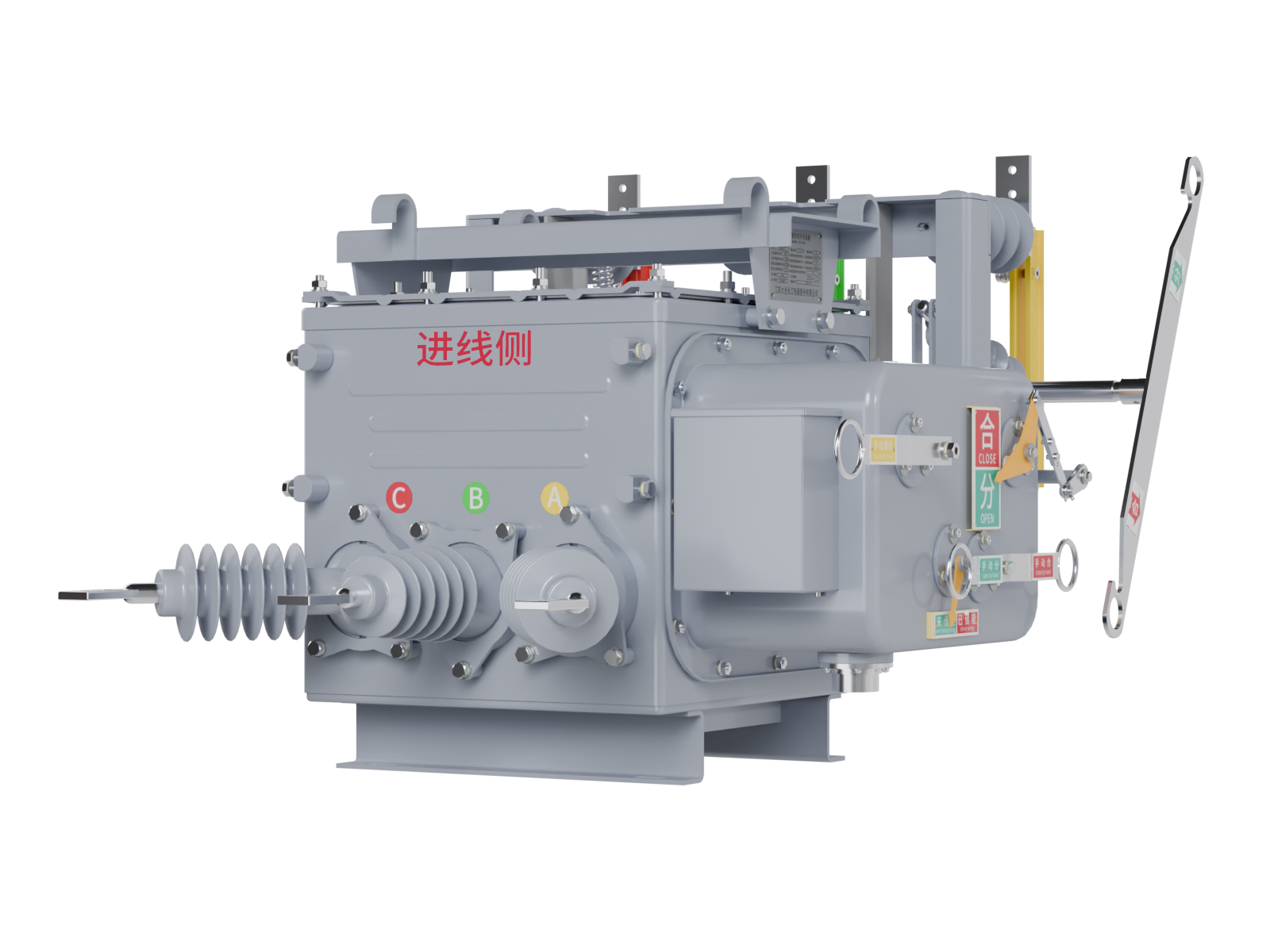

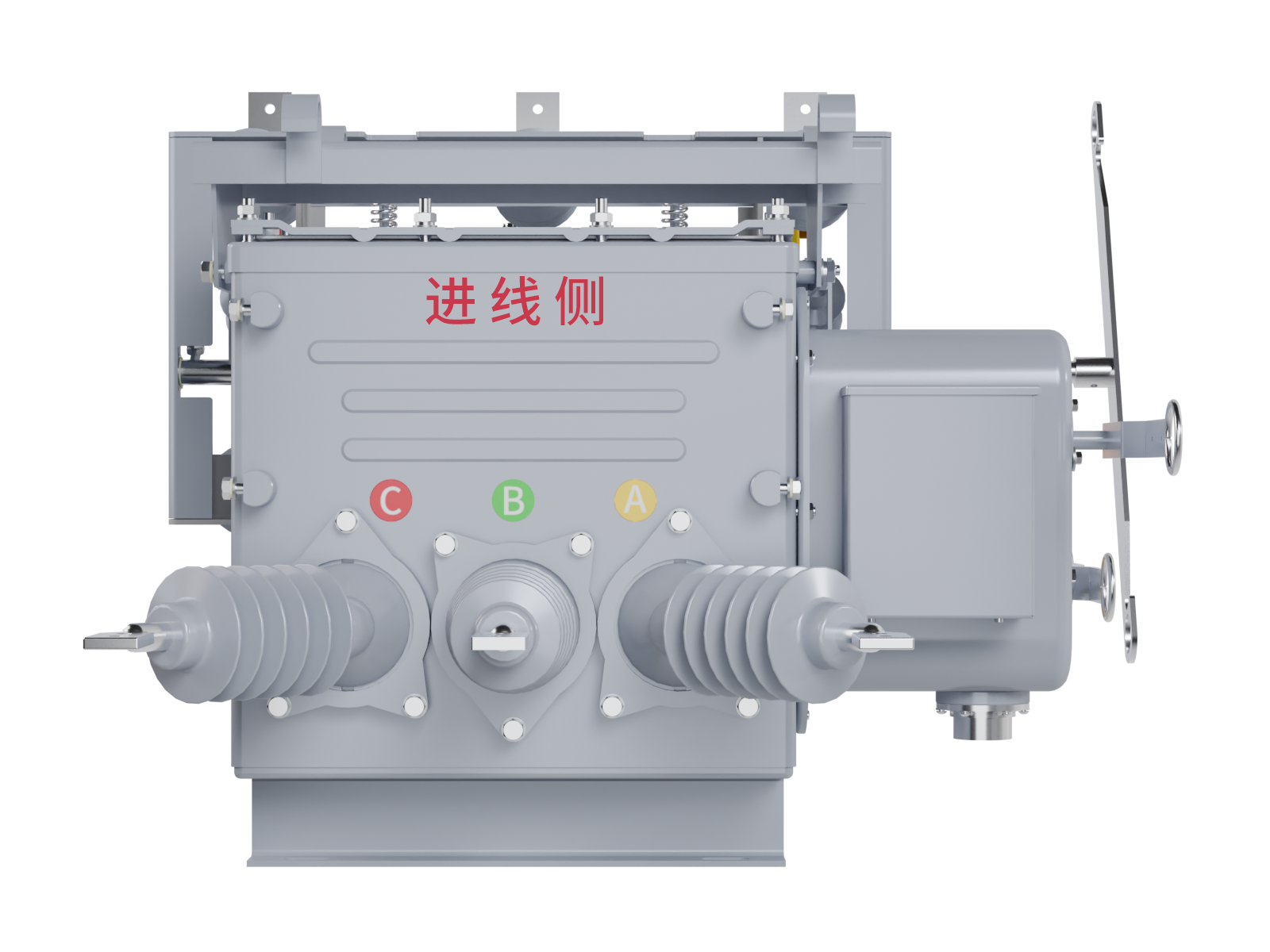

ZW20-12 共箱式户外高压真空断路器智能中压元器件
ZW20-12 共箱式户外高压交流真空断路器是自主研发的具有国内领先水平的真空断路器。完全符合最新国家标准GB/T1984、DL/T403等要求。通过加装CT、PT、FTU等装置，使普通断路器具备速断、过流等各种继电保护和“四遥”功能，并针对界内、界外的单相接地故障或相间短路故障，进行正确判断和处理，实现配网自动化。产品主要适用于额定电压12kV的架空线电网，广泛用于城网、农网、矿山及铁道等的电力设备建设和改造。
-
采用三相共箱的箱式结构，SF6气体作为绝缘介质。箱体采用了气体密封，防爆，绝缘结构技术，整体密封性能优良，内部充装的SF6气体不泄漏，不受外界环境影响，免维护；断路器操作机构采用了小型化设计，操作功小，提高了动作可靠性和稳定性；主回路接触电阻小，温升低，电气性能优良。
优势与特点
-
操作灵活、方便：既可电动储能、电动分合闸, 也可手动储能、手动分合闸, 并能近距离或远距离操作
01 -
操作功率小、可靠性高：全新设计的小型化电动弹簧机构，功耗低，关键部位增加轴承，保证运动灵活，可靠性高
02 -
具有免维护性：采用成熟的密封结构技术，断路器主回路、二次元器件及操作机构均密封在壳体中，并采取防凝露措施，不受外界环境影响
03 -
进出线方式：采用硅橡胶套管，抗紫外线能力强，使接线端子之间绝缘距离充裕，外绝缘性能优良
04 -
使用安全：在箱体顶部安装有防爆装置
05 -
可通过加装零序电流互感器、电压互感器，配网自动化馈线终端FTU,实现三段式、零序接地保护、重合闸及远方通信等功能
06
技术参数
| 基本参数 | ||
|---|---|---|
| 额定电压 | kV | 12 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 630 |
| 额定短路开断电流 | kA | 20、25 |
| 额定短路关合电流(峰值 ) | kA | 50、63 |
| 额定短时耐受电流4s | kA | 20、25 |
| 额定峰值耐受电流(峰值 ) | kA | 50、63 |
| 机械寿命 | 次 | 10000 |
| 额定电流开断次数 | 次 | 10000 |
| 额定短路开断电流开断次数 | 次 | 30 |
| 工频耐压(1min) 相间、对地/断口(干试) | kV | 42/48 |
| 工频耐压(1min) 相间、对地(湿试) | kV | 34 |
| 雷电冲击耐受电压(峰值）相间、对地/断口 | kV | 75/85 |
