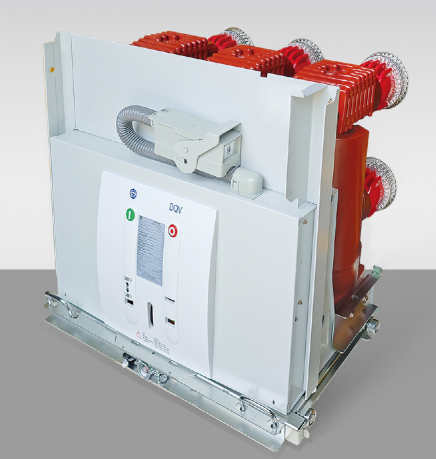

DQV-12(15)户内高压交流发电机断路器智能中压元器件
DOV系列户内高压交流发电机断路器是自主研发的具有国内领先水平的新一代发电机专用真空断路器,直流分量高达80%。DQV系列发电机专用真空断路器适用于额定电压12kV或15kV,额定频率50Hz的三相交流系统,主要安装在发电机和变压器之间用于发电机的控制和保护,可以实现简化厂用电切换程序以及为机组的调试和维护提供便利,从而提高设备的保护能力和系统的稳定性。主要应用于中小容量发电机、调相机、火电厂、水力发电站、抽水蓄能电站等场所以及老电厂的改造,也可用于大型变电站及高负荷用电工矿企业的控制和保护开关。
-
采用固体绝缘技术,将真空灭弧室和导电零部件固封在环氧树脂中来实现主导电回路的固体绝缘,进一步提高了环境适应能力和抵抗机械碰撞的能力;采用高可靠性弹簧操动机构,可以电动操作也可以手动操作,采用先进的温度、位移传感器等智能元件可以实现智能化功能。断路器具有结构简单可靠,寿命长,操作方便,免维护,智能化等特点。
优势与特点
-
系列化程度高，与行业主流产品一致，互换性强；
01 -
弹簧操作机构成熟，结构简单，传动效率高，损耗少，噪音低；
02 -
模块化线路板，方便更换，带自扣紧插接头，电气连接可靠性高；
03 -
主导电回路采用固体绝缘方式的固封极柱形式；
04 -
可选配智能组件，配备在线监测专家诊断系统；
05 -
直流分量高达80%；
06
技术参数
| 基本参数 | ||
|---|---|---|
| 额定电压 | kV | 12（15） |
| 相间距 | mm | 275 |
| 配柜尺寸 | mm | 1000 |
| 额定电流 | A | 630、1250、1600、2000、2500、3150、4000、5000 |
| 额定短路开断电流（有效值） | kA | 40 |
| 额定短路关合电流（峰值） | kA | 110 |
| 额定工频耐受电压 | kV | 42（50） |
| 额定雷电冲击耐受电压 | kV | 75（95） |
| 额定短路电流开断次数 | 次 | 4 |
| 机械寿命 | 次 | 10000 |
