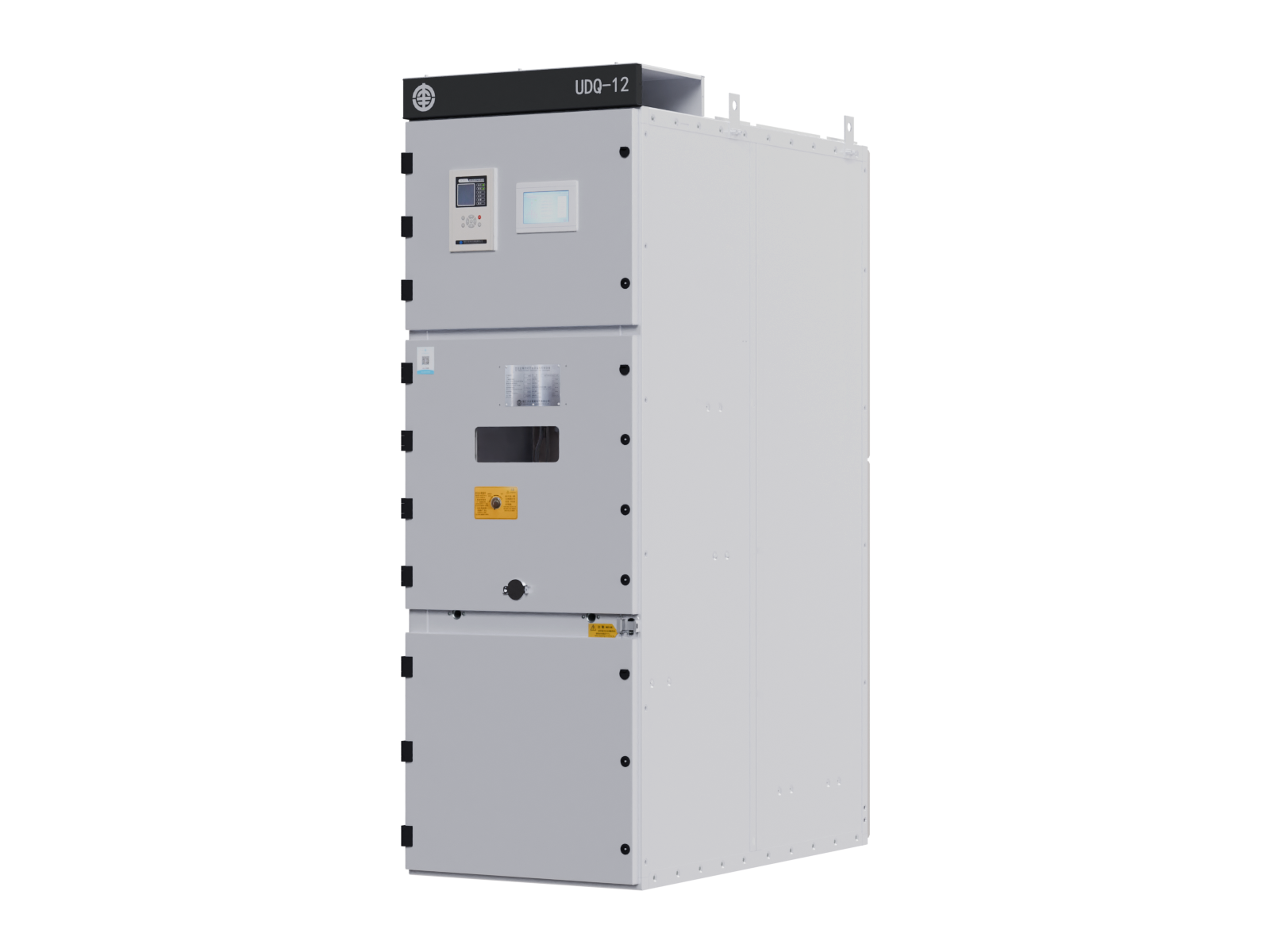

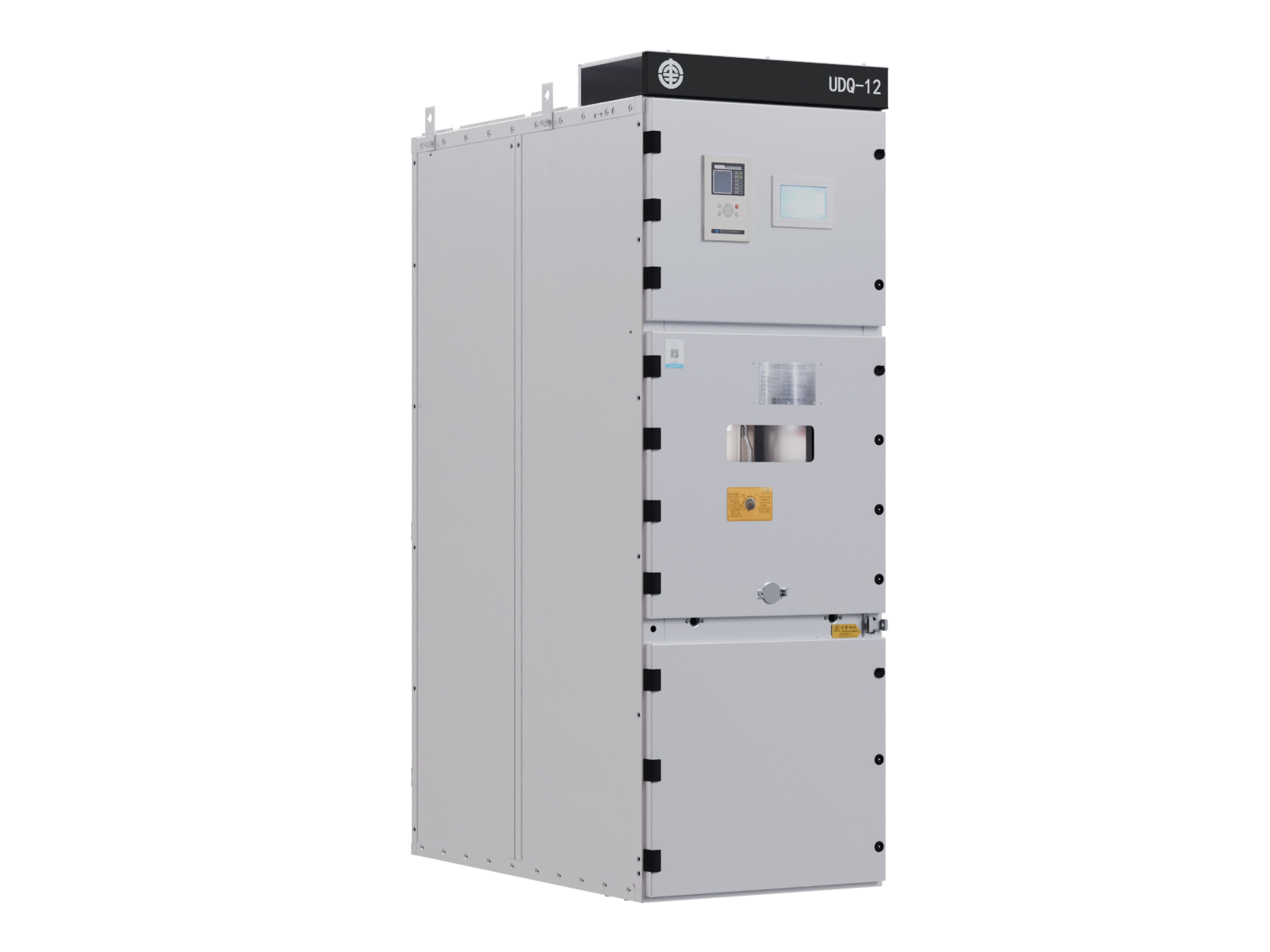

UDQ-12/24系列数字化开关设备中压成套设备
UDQ-12/24系列智能金属封闭铠装移开式开关柜，为大全智能电气自主产品型号，系三相交流50/60Hz，7.2~24kV母线分段系统的户内成套配电设备，主要适用于发电厂、城市供电、工业系统及商业建筑中，作为接受和分配电能之用，并具有对电路进行控制、保护和检测等功能。
-
UDQ柜为大全智能电气自主产品型号，根据与伊顿电力合资UR4柜型改进，继承和延续UR柜精湛的工艺，更适用于GB、DL和电网系统标准，满足最新的国网招标规范。
-
UDQ型金属铠装移开式双层开关设备，可配置两台DQV型移开式真空断路器，大大减少占地面积，广泛用于配电空间较小或老配电房改造。
-
UDQ型金属铠装移开式双母线开关设备，可提供不间断电源，主要应用于冶金、矿山等行业。
优势与特点
-
方案灵活，可配ABB、SIMENS、施耐德、大全等主流品牌断路器
01 -
适用于海边、化工等盐雾工况环境，产品满足AG5抗震要求
02 -
12kV手车式开关柜最大额定电流可达5000A ，固定式开关柜最大额定电流可达可达6300A
03 -
12kV开关柜达到内部燃弧等级IAC AFLR 50kA/1s
04 -
全系列产品通过TÜV 、GOST等国际标准认证，满足60Hz运行条件
05 -
产品通过船用社环境认证
06 -
适用于智慧工厂，可以全方位进行数字化采集、状态监视、测温、故障预警与健康状态评估，产品通过NB/T 42044智能化开关柜型式试验；
07 -
国外资质齐全，17.5kV、24kV通过60Hz型式试验，并取得TÜV认证
08
技术参数
| 基本参数 | ||||
|---|---|---|---|---|
UDQ-12 | UDQ-17.5 | UDQ-24 | ||
| 额定电压 | kV | 12 | 17.5 | 24 |
额定工频耐受电压 | kV/1min | 42 | 38 | 65 |
额定雷电冲击耐受电压 | kV | 75 | 95 | 125 |
额定频率 | Hz | 50/60 | ||
额定短时耐受电流 | kA/4s | 25~50 | 25~63 | 25~31.5 |
额定峰值耐受电流 | kA | 63~125 | 63~173 | 63~80 |
母线额定电流 | A | 630~5000 | 630~6300 | 630~3150 |
内部故障电弧耐受电流 | KA/1s | 50 | 40 | 31.5 |
重量 | kg | 800~1200 | 800~1200 | 900~1300 |
防护等级 | 外壳IP4X；隔室为IP2X;IK10 | |||
