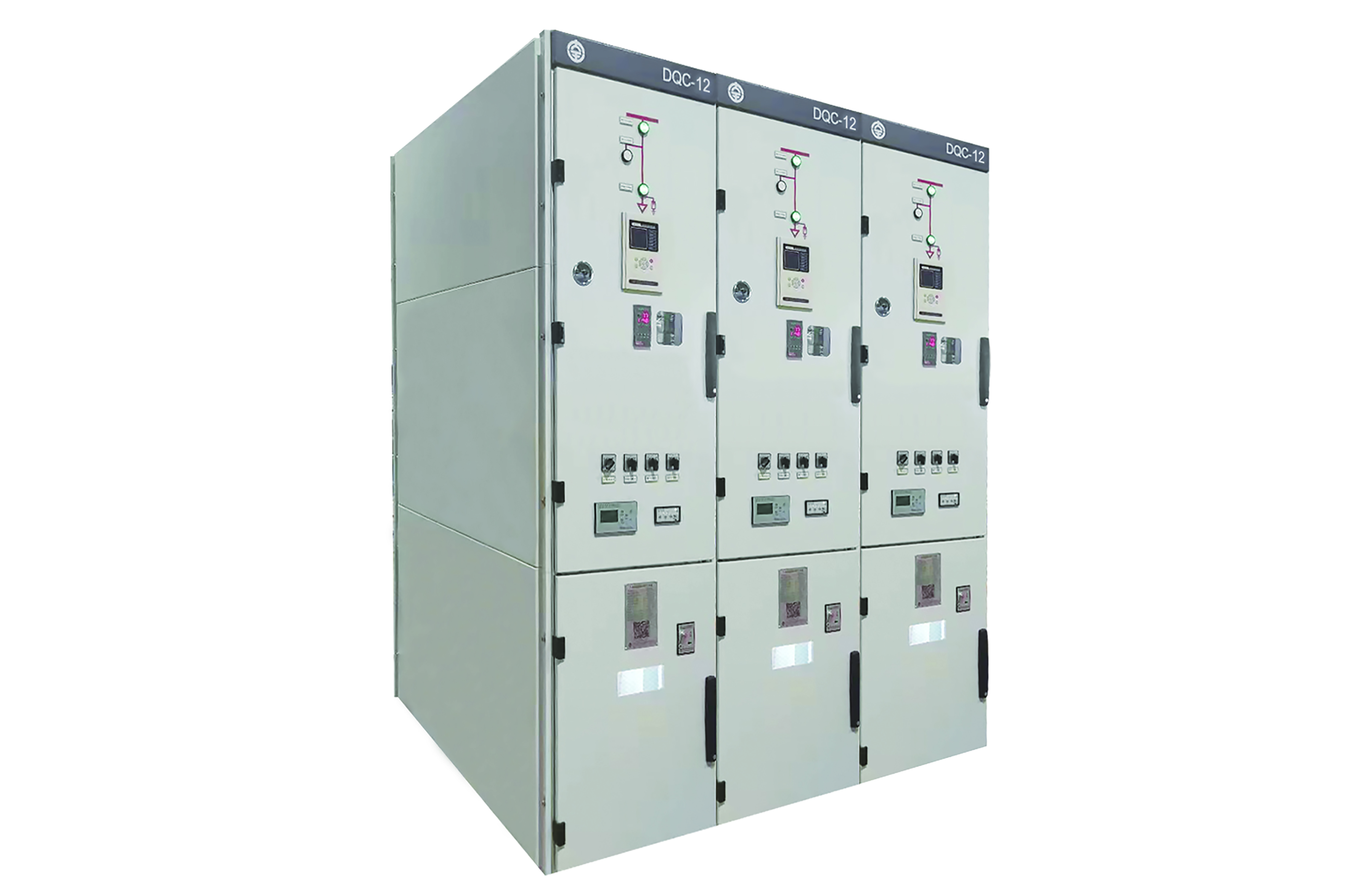

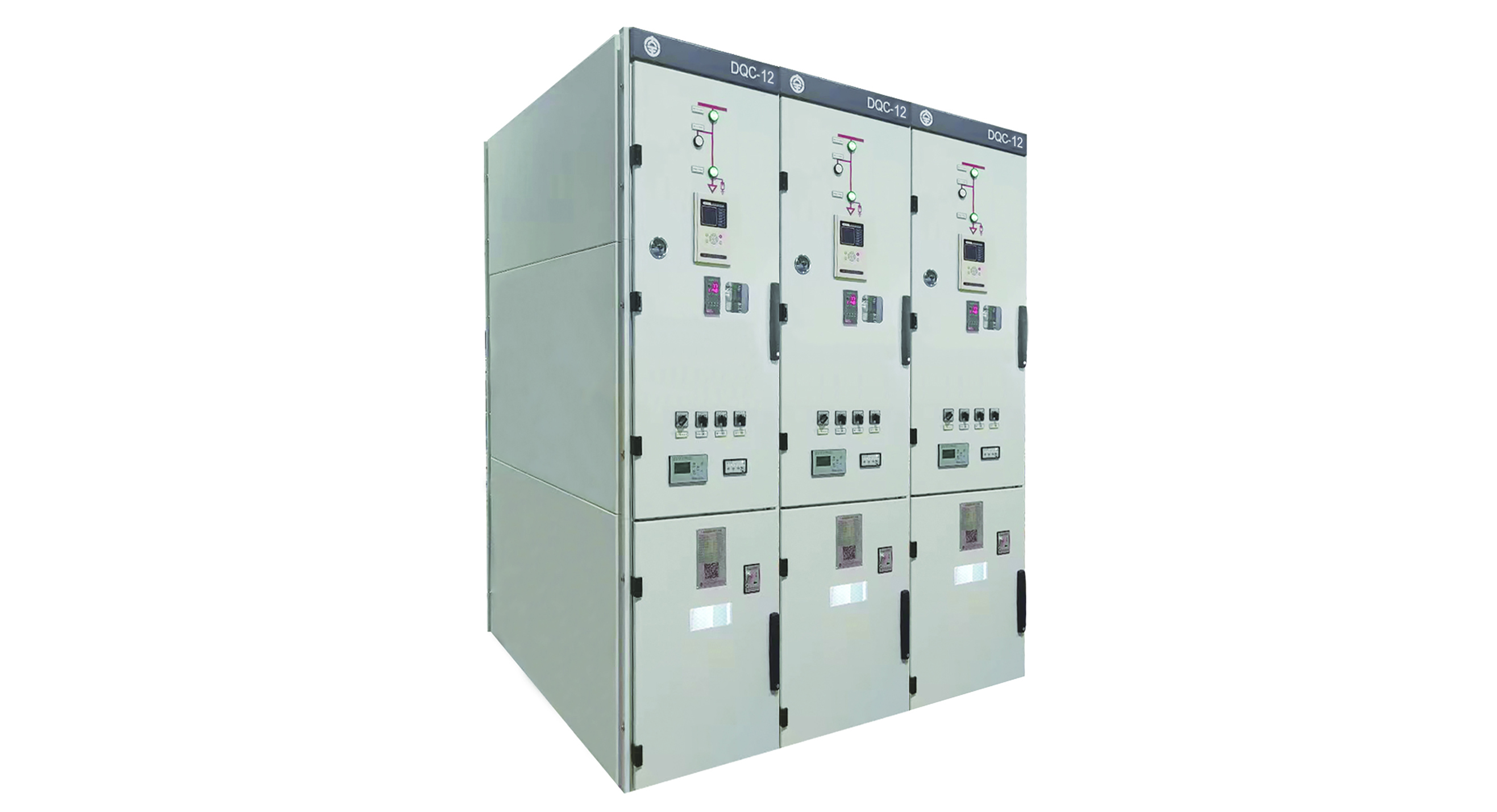

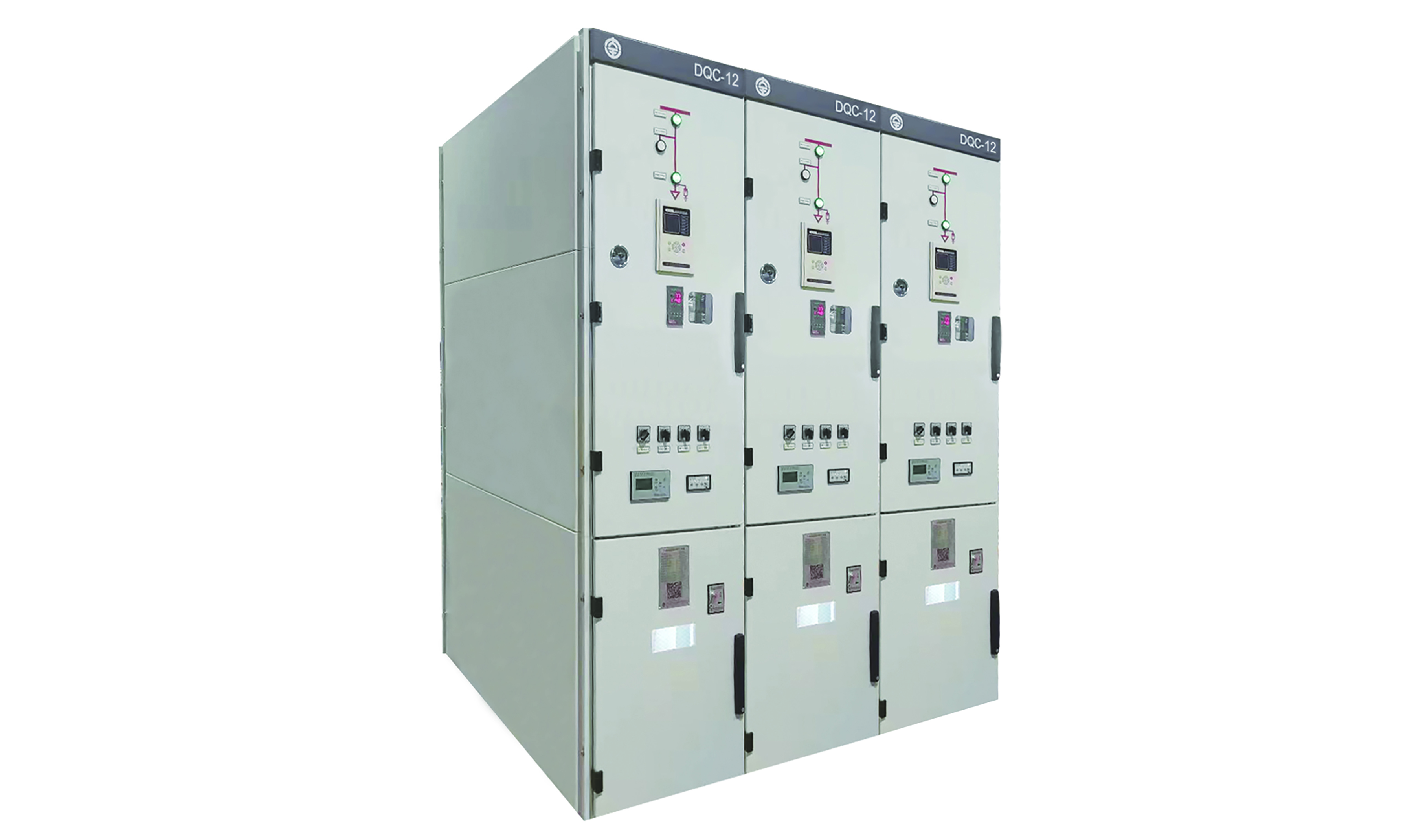

DQC-12气体绝缘数字化开关设备中压成套设备
DQC系列户内柜式气体绝缘开关设备(C-GIS)是基于国际先进的固体绝缘技术、气体绝缘技术、真空开断技术、模块化插接技术并结合激光焊接技术、氦气检漏工艺的新一代产品,广泛用于小型变电所、开闭所、箱式变电站、住宅小区、工矿企业、大型商场等场所。产品具有高可靠性、免维护、小型化等特点。
-
直动式三工位一次部分，性能稳定，操作寿命高
-
模块化操作机构，免维护，更换简单
-
定制化设计，满足客户各种非标需求
优势与特点
-
高压带电部件采用气体绝缘，不受环境影响
01 -
结构紧凑，占地面积小
02 -
采用界面绝缘结构，实现高压部件的插接以及柜体的扩展
03 -
断路器与隔离开关之间采用有效的联锁，防止误操作高压元件组成若干标准模块，采用插接式连接，应用方便
04 -
柜与柜之间采用固体绝缘母线连接，开关柜拼装时不涉及气体操作
05 -
采用激光焊接和氦气检漏技术，可靠性高
06 -
免维护
07
技术参数
| 基本参数 | ||
|---|---|---|
| 额定电压 | kV | 12 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 630/1250/1600/2000/2500/3150 |
| 额定工频耐受电压 | kV | 42/48(隔离断口) |
| 额定雷电冲击耐压 | kV | 95/110(隔离断口) |
| 机械寿命 | 次 | 1000 |
额定短路开断电流 | kA | 25/31.5/40 |
| 主回路额定短时耐受电流（4s） | kA | 25/31.5/40 |
| 主回路额定峰值耐受电流 | kA | 63/80/100 |
| 内部燃弧等级 | AFLR,25/31.5/40kA,1s | |
| 额定工作压力（20℃表压） | Mpa | 0.02 |
| 最低工作压力（20℃表压） | Mpa | 0.01 |
| 外壳防护等级 | IP42 | |
| 气箱防护等级 | IP67 | |
| 气体年泄露率 | ≤0.01% |
产品文档
-
产品样本
-
DQC-12系列户内柜式气体绝缘开关设备样本
2025-09-04
下载查看PDF
