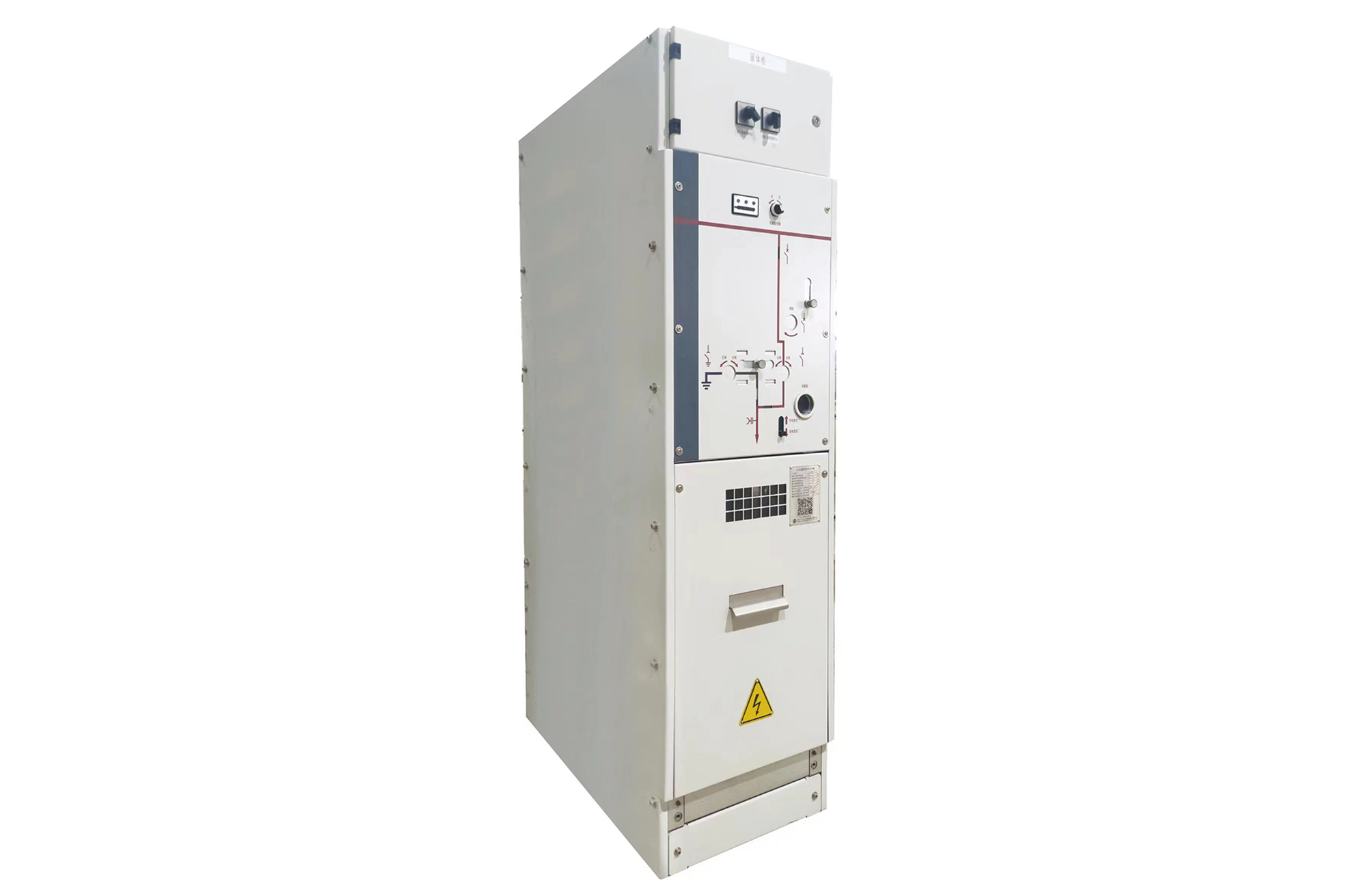

DQG-12固体绝缘环网柜中压成套设备
DQG-12固体绝缘环网柜是采用国际先进的技术理念和全球领先的生产加工工艺，自行研发成功的最新一代12kV固体绝缘环网柜，产品有体积小，免维护，操作简单，安全可靠，性能优异等特点，特别适用于电力系统城网改造，工业配电站和负荷中心电站，高层建筑，户外开闭所，箱式变电站等场所使用。
-
不受海拔高度影响，适合高海拔场所应用；
-
.体积小，免维护，性能稳定、可靠
优势与特点
-
安全的全绝缘、全密封设计 DQG序列环网柜的一次带电部分，即母线与高压开关的活动部件均密封在环氧树脂浇注而成的壳体之中;DOG序列环网柜安装了符合 DIN 47636标准的连接套管，可通过全绝缘、全屏蔽型可分离连接器(电缆接头)与进出线电缆连接，主回路防护等级达到IP67，具备抗凝露和短时抗洪水功能
01 -
标准的模块化设计 包括负荷开关单元(C)、断路器单元(V)、母线分段开关单元(S)、计量单元(M)、母线PT单元(PT)等，不同模块可任意组合形成环网柜
02 -
灵活的拓展化设计DQG序列环网柜可以将各种标准模块通过专用的母线连接件连接，实现多样化的单元组合，最大限度满足中国各个地方复杂多样的供配电设计方案
03
技术参数
| 基本参数 | ||
|---|---|---|
| 额定电压 | kV | 12 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 630 |
| 额定工频耐受电压 | kV | 42/48(隔离断口) |
| 额定雷电冲击耐压 | kV | 75/85(隔离断口) |
| 局部放电（14.4kV) | pC | ＜10 |
| 机械寿命 | 次 | 10000 |
额定短路开断电流 | kA | 20 |
| 额定关合电流 | kA | 50 |
| 主回路额定短时耐受电流 | kA/4s | 20 |
| 主回路额定峰值耐受电流 | KA | 50 |
| 内部燃弧等级 | AFLR, 25kA,1s | |
| 外壳防护等级 | IP4X | |
| 开关本体防护等级 | IP67 |
产品文档
-
产品样本
-
DQG-12-全绝缘固体环网柜样本
2025-09-04
下载查看PDF
