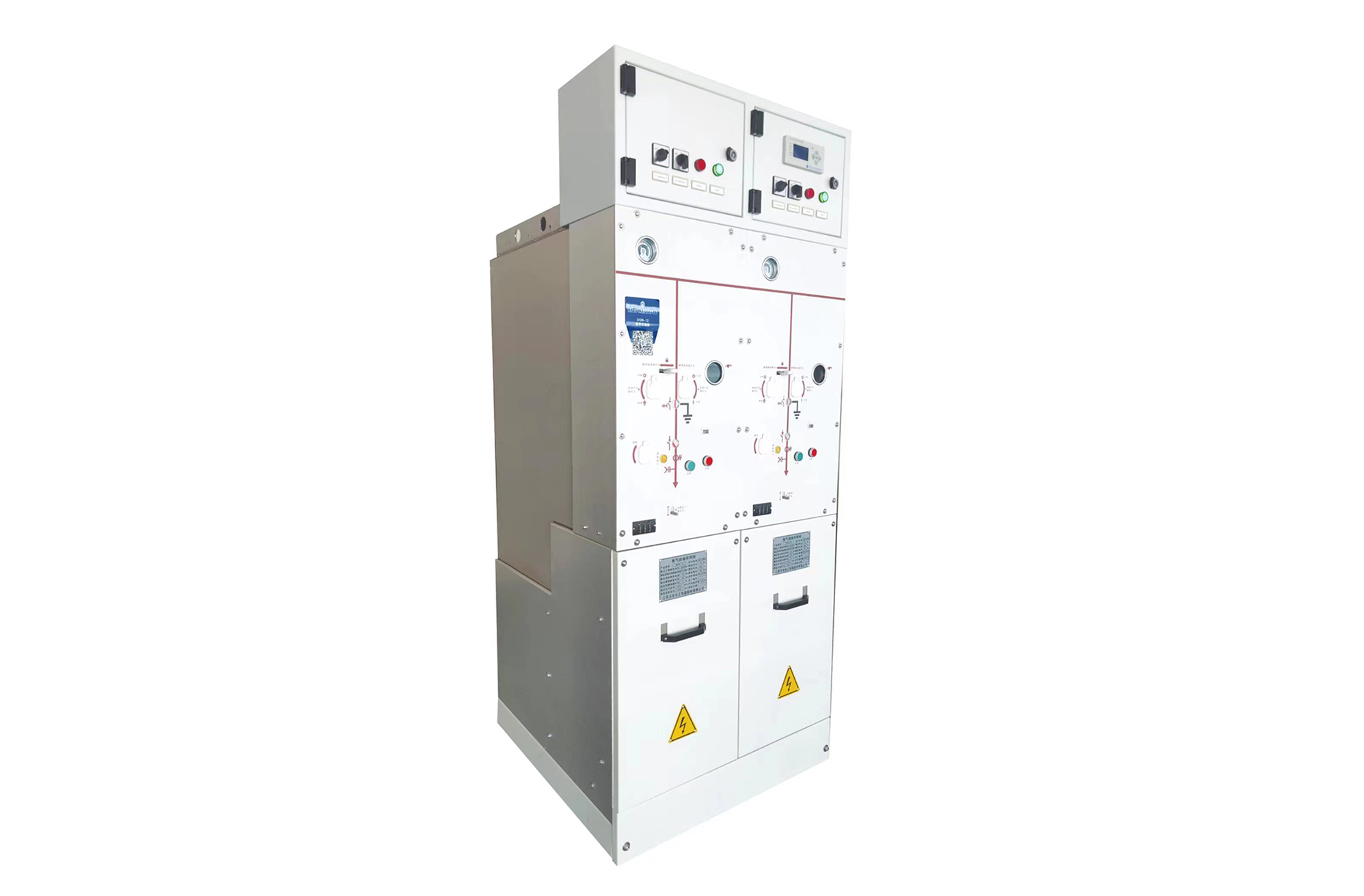

DQN-12气体绝缘环网柜中压成套设备
DQN系列氮气/干燥空气绝缘环网柜是大全集团引进吸收国际先进技术并且在多年设计制造全充气式开关设备的基础上最新研发的氮气/干燥空气绝缘、真空灭弧的一款环网柜。
-
设计理念新颖、采用全球领先的制造工艺，其生产、使用及寿命终止后回收再利用全过程启现了节能、环保的思想
-
产品有体积小、免维护、操作简单、性能指标高、安全可靠等特点
-
可替代SF6绝缘柜及固体绝缘柜，是配电网建设改造的绿色节能产品
优势与特点
-
高压带电部分全部密封在不锈钢气箱内，用氮气作为相与相间、相对地间、隔离间的绝缘介质，整个开关装置不受外部环境的影响;断路器、负荷开关、接地回路的关合均采取真空灭弧室的方式;由真空断路器单元代替原环网柜中负荷开关+熔断器的组合电器单元方案，能够在故障发生的初期切断故障回路;可设置专用的泄压通道，将高温高压力气体排放到室外;设备运行更安全可靠且终身免维护
01 -
结构紧凑体积小、可安装在空间受限的场所
02 -
气箱采用3mm的304不锈钢板材料，使用全球领先的德国TRUMPF公司生产的激光切割、激光焊接设备进行加工，气箱能承受气体压力强度高达0.3MPa，确保在内部燃弧时人身及其它设备的安全;气密性好且外表美观
03 -
采用德国SEILER公司全自动氦气检漏及充气设备对气箱进行泄漏率的检测及充氮气，保证气箱的泄漏率<0,01%/年，并确保气箱内的氮气纯度达到99.99%，从而确保产品正常使用寿命达到40年
04 -
模块化设计、有多种单元格式方案，可根据不同的需要实现单气箱单元的组合或共箱式单元组合;有侧扩展和顶部扩展方式单独使用或两方式混合使用。扩展母线全封闭，表面涂导电漆接地，安全可靠
05 -
机械联锁和电气联锁共同使用，避免误操作引起的故障
06 -
真空断路器及真空负荷开关的机械寿命均达到10000次，三工位(隔离、接地)开关的机械寿命达到3000次;采用接地开关+真空断路器组合的方法关合接地短路电流次数不受2次的限制
07 -
先进的温升与密度监控装置、电流电压监测系统，自动化解决方案，能实现变电站的无人值守和五遥
08 -
洁净厂房、全自动装配流水线及出厂检、试设备，保护产品的一致性及质量。
09
技术参数
| 基本参数 | ||
|---|---|---|
| 额定电压 | kV | 12 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 630 |
| 额定工频耐受电压 | kV | 42/48(隔离断口) |
| 额定雷电冲击耐压 | KV | 75/85(隔离断口) |
| 机械寿命 | 次 | 10000 |
额定短路开断电流 | kA | 20 |
| 额定关合电流 | kA | 50 |
| 主回路额定短时耐受电流（4s） | kA | 20 |
| 主回路额定峰值耐受电流 | kA | 50 |
| 内部燃弧等级 | AFLR,20kA,0.5s | |
| 外壳防护等级 | IP4X | |
| 气箱防护等级 | IP67 | |
气体年泄露率 | ≤0.01% |
