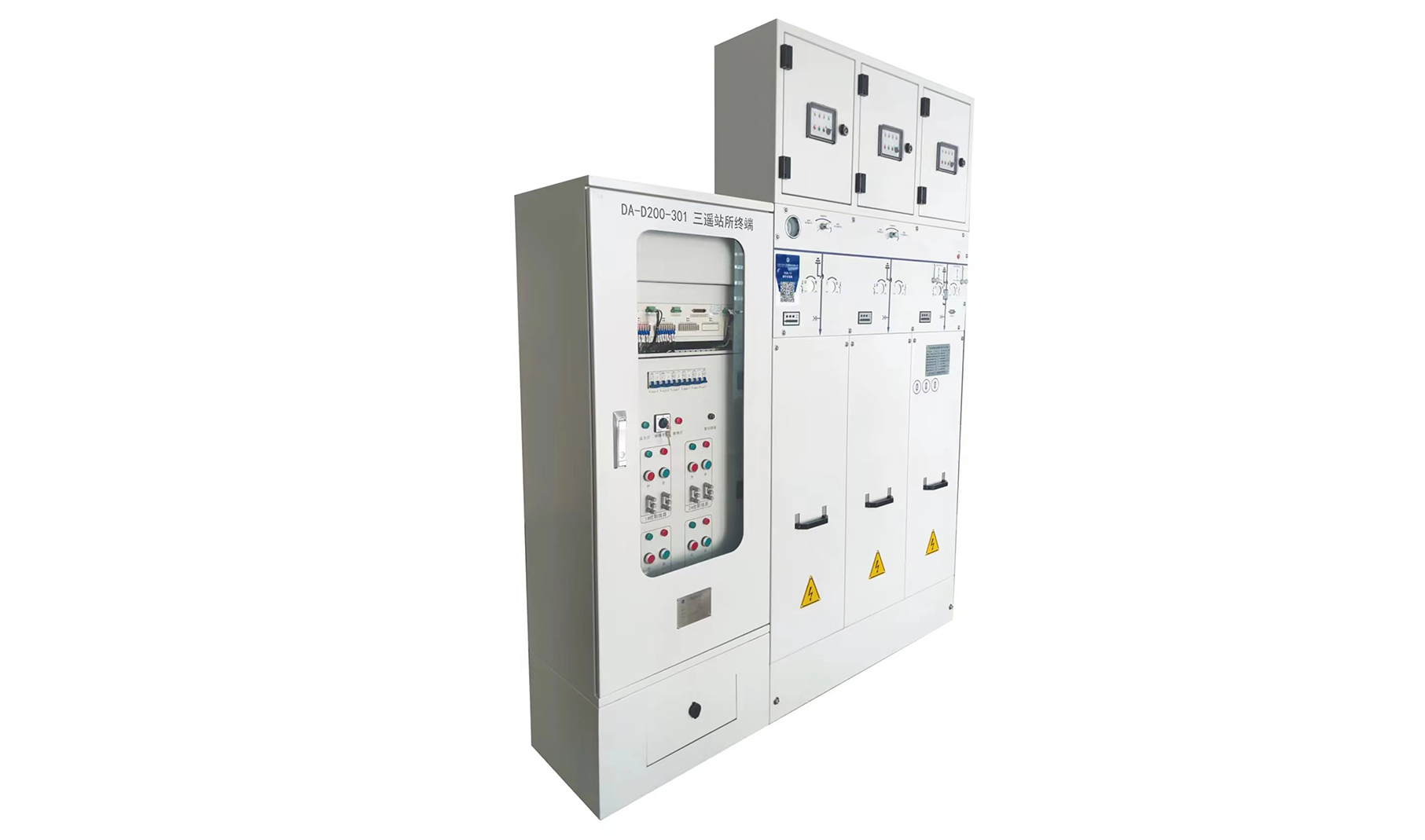

DQS-24气体绝缘环网柜中压成套设备
DOS系列SF6全绝缘气体绝缘环网柜(以下简称环网柜)是大全集团引进先进的技术理念和领先的生产加工工艺，自行研发成功的新一代12/24kV气体绝缘环网柜。产品具有体积小，免维护，操作简单安全可靠，性能优异等特点，特别适用于电力系统城网改造，工业配电站和负荷中心电站，高层建筑，户外开闭所，箱式变电站等场所使用。
-
体积小、免维护、操作简单
-
一次部分不受环境影响，可在恶劣环境场合使用
-
模块化设计，可根据设计方案排列组合，扩展灵活
优势与特点
-
一次高压带电部件全部密封在不锈钢板焊接而成的气箱内整个开关装置不受外部环境影响，保证运行可靠性和人身安全，并实现了免维护
01 -
结构紧凑，可以方便安装在空间受限的场所不锈钢气箱采用3mm 304不锈钢材料，由领先的三维五轴激光焊接系统焊接而成，设备全部从德国TRUMPF公司进口，气箱整体焊接质量更高，气密性更好，外表美观
02 -
采用德国 SEILER公司全自动氦气检漏设备，保证气箱泄漏率<0.01%/年，气箱正常工作寿命大于30年
03 -
扩展母线完全绝缘和屏蔽，确保了高可靠性和安全性
04 -
简单而有效的联锁，防止误操作
05 -
操作机构可靠，负荷开关机械寿命高达5000次，真空断路器机械寿命高达 10000次
06 -
负荷开关-熔断器组合电器单元转移电流达到 24kV 1400A
07 -
可以提供工厂化的自动化解决方案，实现智能化开关的概念
08 -
全自动装配流水线，保证产品一致性。
09
技术参数
| 基本参数 | ||
|---|---|---|
| 额定电压 | kV | 24 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | C单元：630 F单元：125 V单元：630 |
| 额定工频耐受电压 | kV | 65/79(隔离断口) |
| 额定雷电冲击耐压 | kV | 125/145(隔离断口) |
| 机械寿命 | 次 | C单元：5000 F单元：5000 V单元：10000 |
额定短路开断电流 | kA | F单元：31.5 V单元：20 |
| 额定关合电流 | kA | C单元：50 F单元：80 V单元：50 |
| 额定转移电流 | A | F单元：1400A |
| 主回路额定短时耐受电流（4s） | kA | 20/25 |
| 主回路额定峰值耐受电流 | kA | 50/63kA |
| 内部燃弧等级 | AFLR,20kA,0.5s | |
| 额定工作压力（20℃表压） | MPa | 0.03 |
| 最低工作压力（20℃表压） | MPa | 0.02 |
| 外壳防护等级 | IP41 | |
| 气箱防护等级 | IP67 | |
| 开关所防护等级 | IP54 | |
| 开闭所防撞等级 | IK10 | |
| 气体年泄漏率 | ≤0.01% |
