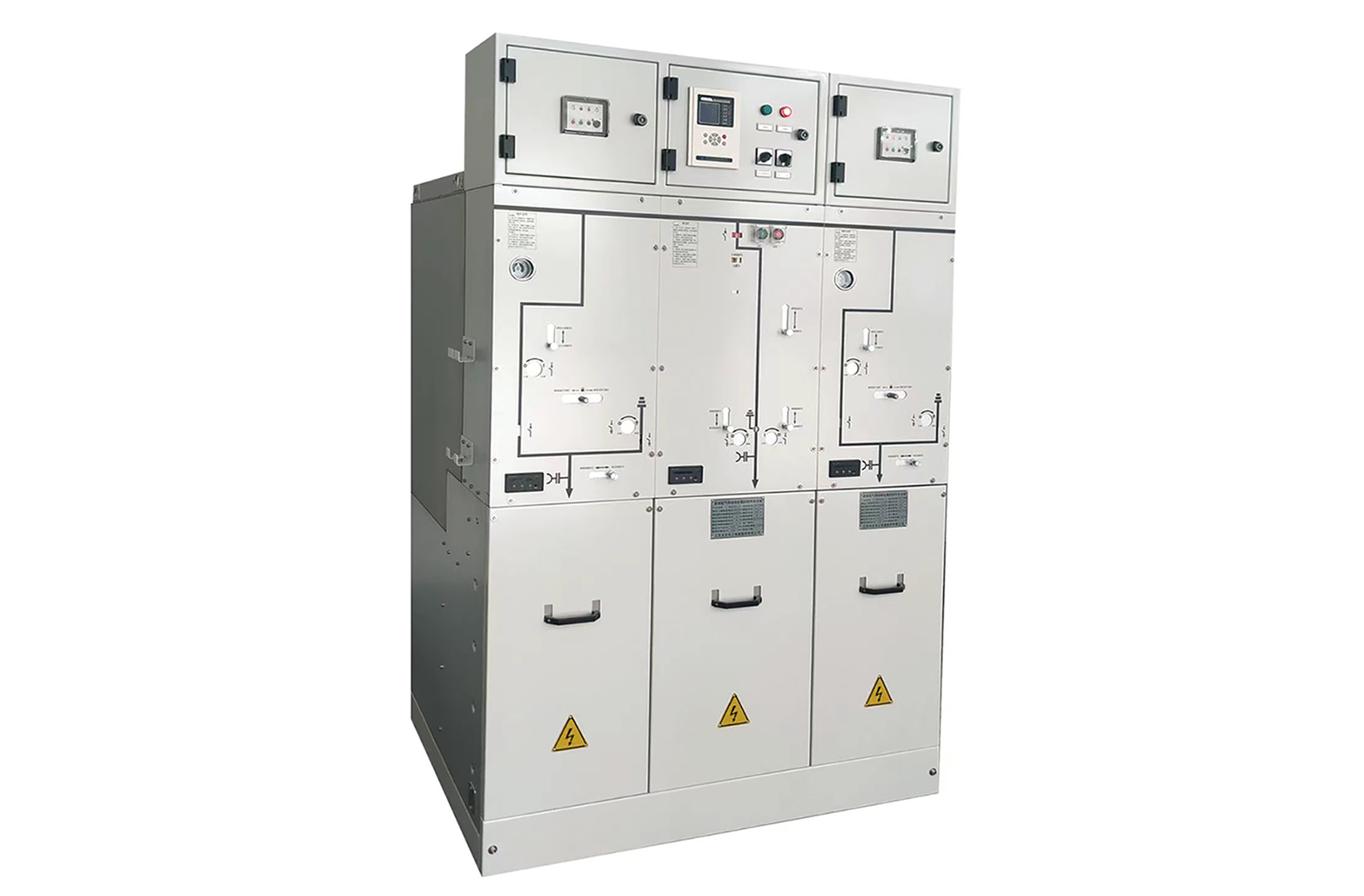

DQS-40.5气体绝缘环网柜中压成套设备
DOS系列产品有一个完全封闭的系统，其所有带电部件以及一次设备均封闭在不锈钢外壳内，整个开关装置不受外界环境影响，确保运行的可靠性及人身安全，实现了免维护产品特点。采用顶扩和侧扩方式，通过模块化设计，实现各功能单元的任意组合。扩展母线采用全绝缘固体母线，确保了高可靠性和安全性。DOS系列开关同时可以提供了自动化方案和智能化方案供用户选择，能够为用户提供更多的增值服务。
-
新型户外环网柜，可在户外工作环境下正常工作，也可在腐蚀环境，强太阳光辐射区内稳定工作，根据用户需求，提供2单元，3单元不可扩展的组合方式
-
存在向上或向下两种泄压方式，满足现场各种泄压需求，燃弧等级可以达到25kA/1s
-
产品通过ASTA、KEMA、IECEE认证，资质齐全，满足国内外市场需求
优势与特点
-
一次高压带电部件全部密封在不锈钢板焊接而成的气箱内，整个开关装置不受外部环境影响，保证运行的高可靠性和人身安全，并实现了免维护
01 -
结构紧凑，特别适用于风机塔筒内部、箱式变电站等空间狭小场合
02 -
不锈钢气箱采用 3mm 304 不锈钢材料，由领先的三维五轴激光焊接系统焊接而成，设备全部从德国 TRUMPF公司进口，气箱整体焊接质量更高，气密性更好，外表美观
03 -
采用德国 SEILER 公司全自动氦气检漏设备，保证气箱泄漏率<0.01%/年，气箱正常工作寿命大于 30 年
04 -
模块化设计，根据设计方案排列组合，扩展灵活，完成各种配电需要
05 -
扩展母线完全绝缘和屏蔽，确保了高可靠性和安全性
06 -
简单而有效的联锁，防止误操作
07 -
操作机构可靠，负荷开关机械寿命高达 5000次，真空断路器机械寿命高达 10000 次
08 -
负荷开关-熔断器组合电器单元转移电流达到840A
09 -
可以提供工厂化的自动化解决方案，实现智能化开关的概念
10 -
全自动装配流水线，保证产品一致性
11 -
采用压气式负荷开关，灭弧能力强
12
技术参数
| 基本参数 | ||
|---|---|---|
| 额定电压 | kV | 40.5 |
| 额定频率 | Hz | 50/60 |
| 额定电流 | A | C单元：630 F单元：63 V单元：630 |
| 额定工频耐受电压 | kV | 95/118(隔离断口) |
| 额定雷电冲击耐压 | kV | 185/215(隔离断口) |
| 机械寿命 | 次 | C单元：5000 F单元：5000 V单元：10000 |
额定短路开断电流 | kA | F单元：31.5 V单元：20/25 |
| 额定关合电流 | kA | C单元：50 F单元：80 V单元：50/63 |
| 额定转移电流 | A | F单元：1400A |
| 主回路额定短时耐受电流（4s） | kA | C单元,V单元：20kA（4s），25kA（3s） |
| 主回路额定峰值耐受电流 | kA | C单元,V单元：50/63 |
| 内部燃弧等级 | AFLR,25kA,1s | |
| 额定工作压力（20℃表压） | MPa | 0.04 |
| 最低工作压力（20℃表压） | MPa | 0.03 |
| 外壳防护等级 | IP41 | |
| 气箱防护等级 | IP67 | |
| 气体年泄漏率 | ≤0.01% |
