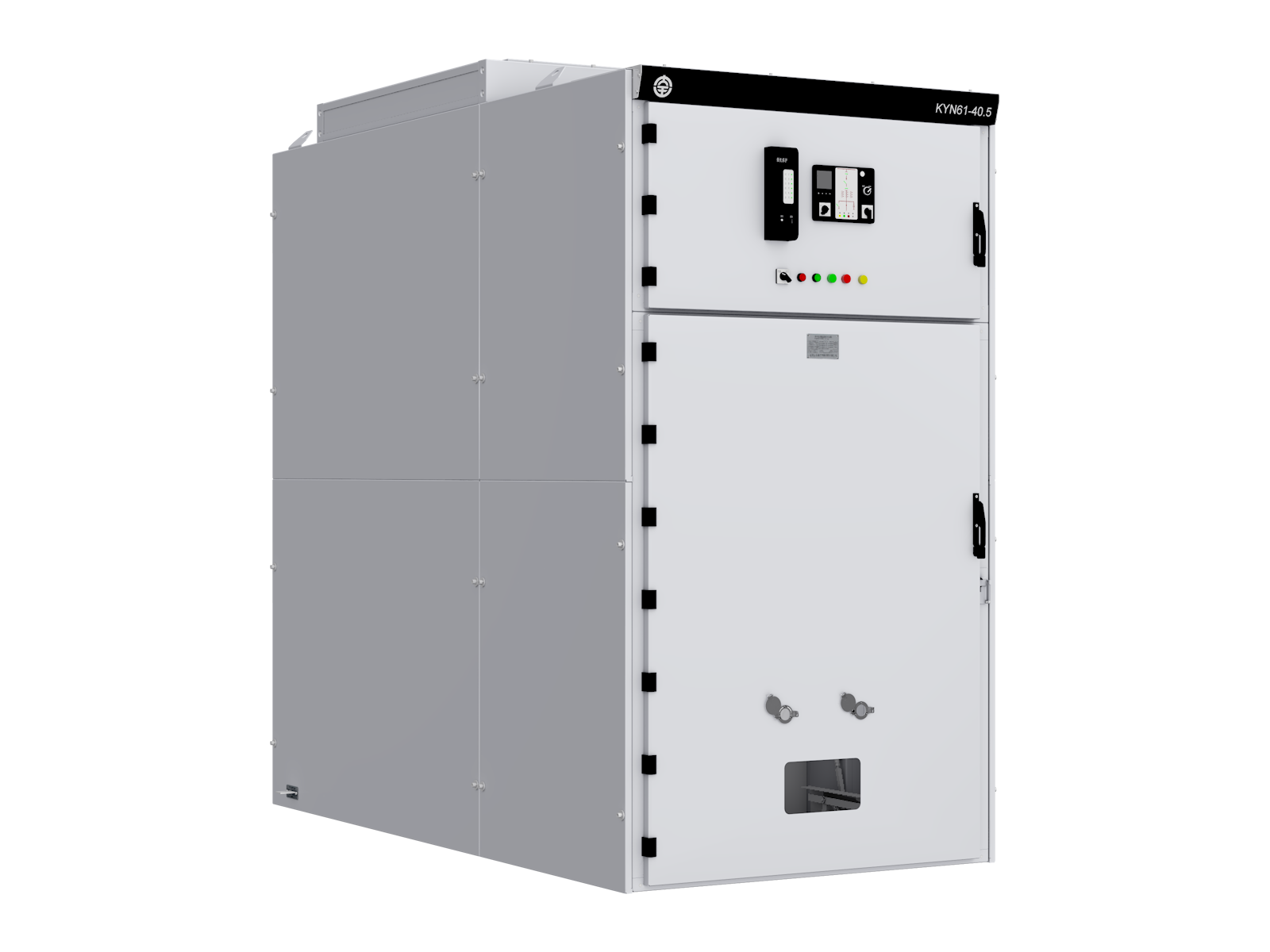

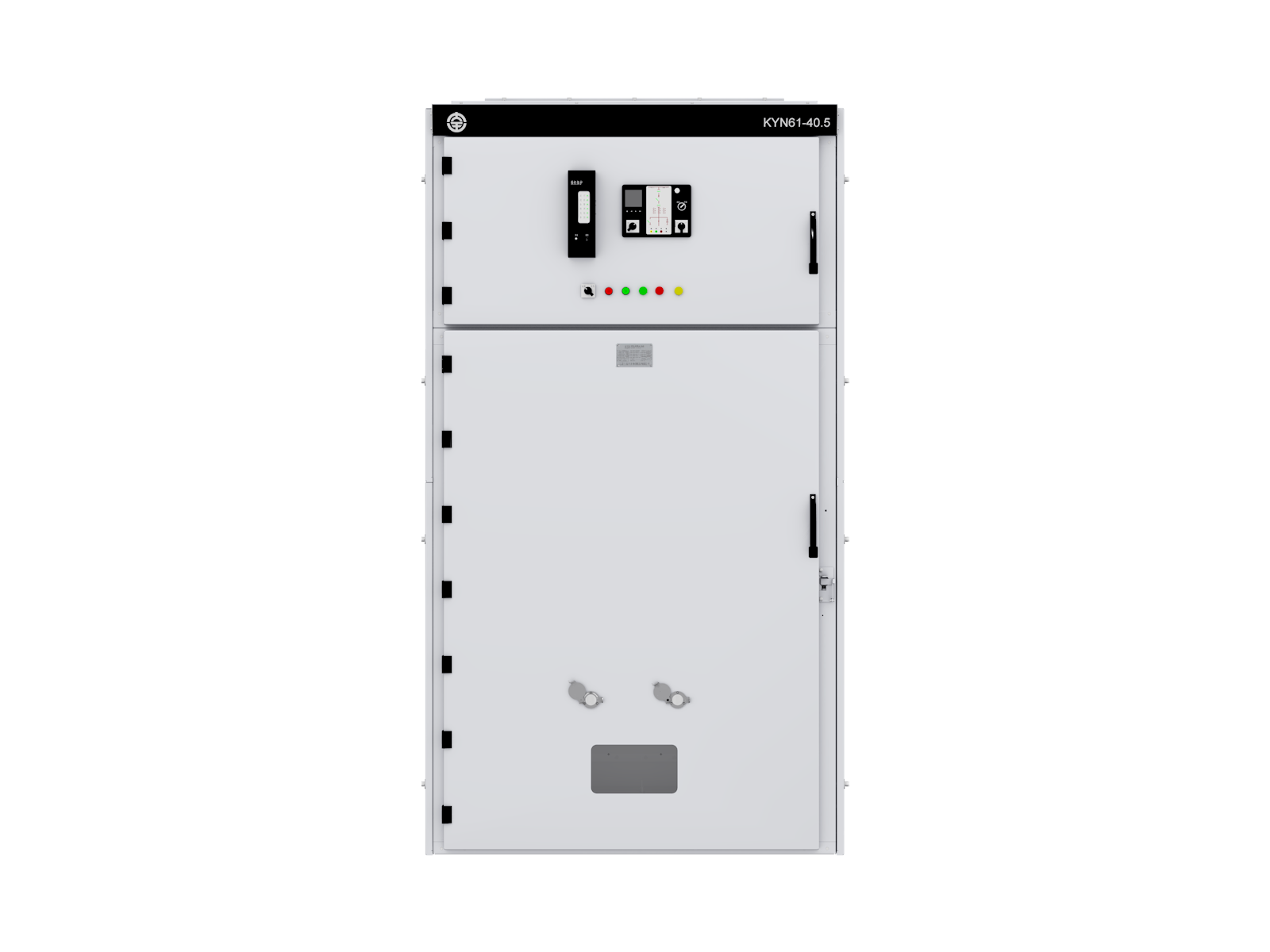

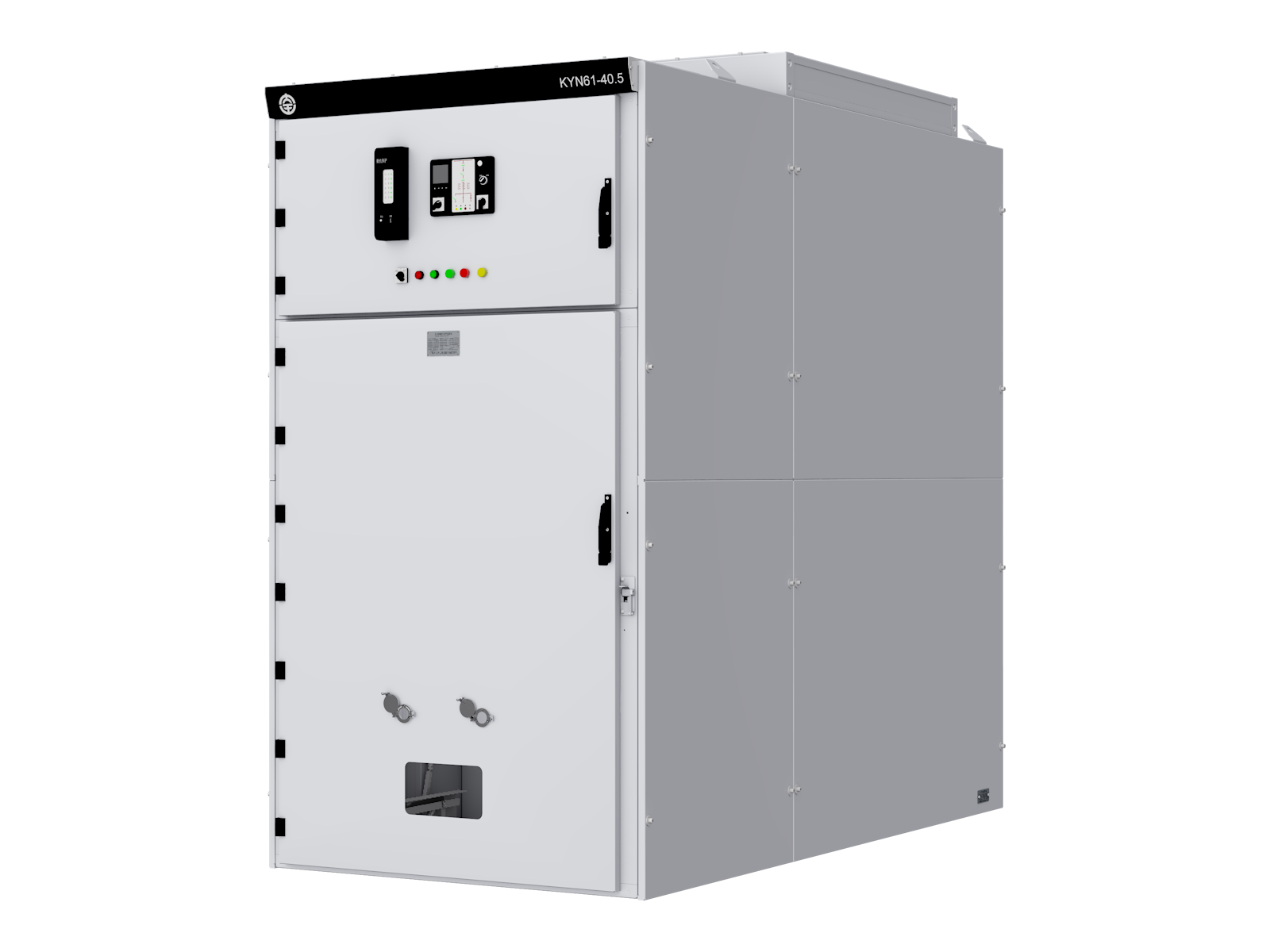

KYN61-40.5数字化开关设备中压成套设备
KYN61-40.5 铠装式金属封闭开关设备，适用于三相交流40.5kV 单母线及单母线分段电力系统，用于接受和分配电能并对电路实行控制、保护及监测。
-
KYN61-40.5开关设备完全抗内部故障电弧设计，最大抗震等级AG3（地震烈度8度）。 完备的五防联锁系统，柜内空气净距满足≥300mm，完全符合国家电网和南方电网要求。合理的散热通道，确保开关设备抗内部故障电弧，同时满足安全运行，通过了国家权威试验机构的型式试验认证。
优势与特点
-
金属铠装封闭，有效防止事故扩散
01 -
高、低压室完全隔离
02 -
采用双面维护设计，结构紧凑，维护方便
03 -
断路器采用模块化设计，结构简单可靠，寿命高
04 -
齐全的五防联锁功能，防止误操作，可实现闭门操作
05 -
完全抗内部故障电弧设计，最高满足 31.5kA/1S
06 -
可满足绝缘净距≥300mm
07 -
采用复合绝缘时，最大海拔高度可满足3500m
08 -
按照中国国家标准和国际标准设计制造，通过全套型式试验
09 -
可选配各种主开关，如真空断路器,SF6断路器等
10 -
可配套电动真空断路器、电动接地开关和无线测温等智能元件，实现一键顺控、进出线温度测量等功能
11
技术参数
| 基本参数 | ||
|---|---|---|
| 绝缘电压 | kV | 40.5 |
| 额定绝缘电压 | kV | 40.5 |
| 额定工频耐受电压 | kV /1min | 95 |
| 额定雷电冲击耐受电压 | kV | 185 |
| 额定频率 | Hz | 50 |
| 额定短时耐受电流（4s） | kA | 40 |
| 额定峰值耐受电流 | kA | 100 |
| 母线额定电流 | A | 4000 |
| 分支母线额定电流 | A | 4000 |
| 内部故障电弧耐受电流 | kA /1s | 31.5 |
| IP等级 | IP41 | |
| IK等级 | IK10 | |
| 外形尺寸:宽×深×高（不含前、后门尺寸） | mm | 1400（1680）×2750（2800/3050/3200）×2600 |
| 重量 | kg | 1000-2000 |
