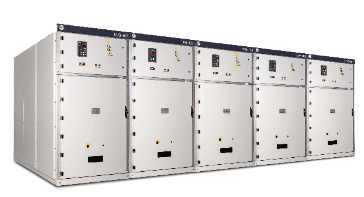

UDQ-40.5数字化开关设备中压成套设备
UDQ-40.5系列智能金属封闭铠装移开式开关柜，为大全智能电气自主产品型号，系三相交流50/60Hz，40.5kV母线分段系统的户内成套配电设备，主要适用于发电厂、城市供电、工业系统及商业建筑中，作为接受和分配电能之用，并具有对电路进行控制、保护和检测等功能。
-
UDQ柜为大全智能电气自主产品型号，根据与伊顿电力合资UR7柜型改进，继承和延续UR柜精湛的工艺，更适用于GB、DL和电网系统标准，满足最新的国网招标规范。
优势与特点
-
方案灵活，可配ABB、SIMENS、施耐德、大全等主流品牌断路器
01 -
手车式开关柜最大额定电流可达4000A ，开断电流40kA
02 -
开关柜通过燃弧型式试验IAC AFLR 31.5kA/1s
03 -
满足60Hz运行条件，且通过德国TUV认证
04 -
满足国网“十八项反措”要求，相间及相对地≥300mm，柜内无绝缘板
05 -
柜内绝缘件低局放值，1.2Ur＜3pc；大爬距，可满足海拔3000m
06 -
穿墙套管采用不锈钢板固定，穿墙套管盒带屏蔽线，不仅消除 了电晕放电现象，而且减缓了绝缘老化，提高了 产品的绝缘强度
07 -
适用于智慧工厂，可以全方位进行数字化采集、状态监视、测温、故障预警与健康状态评估
08
技术参数
| 基本参数 | ||
|---|---|---|
| 额定电压 | kV | 40.5 |
额定工频耐受电压 | kV/1min | 95 |
额定雷电冲击耐受电压 | kV | 185 |
额定频率 | Hz | 50/60 |
额定短时耐受电流 | kA/4s | 25~40 |
额定峰值耐受电流 | kA | 63~100 |
母线额定电流 | A | 630~4000 |
内部故障电弧耐受电流 | kA/1s | 31.5 |
重量 | kg | 1500~2400 |
防护等级 | 外壳IP4X；隔室为IP2X；IK10 |
