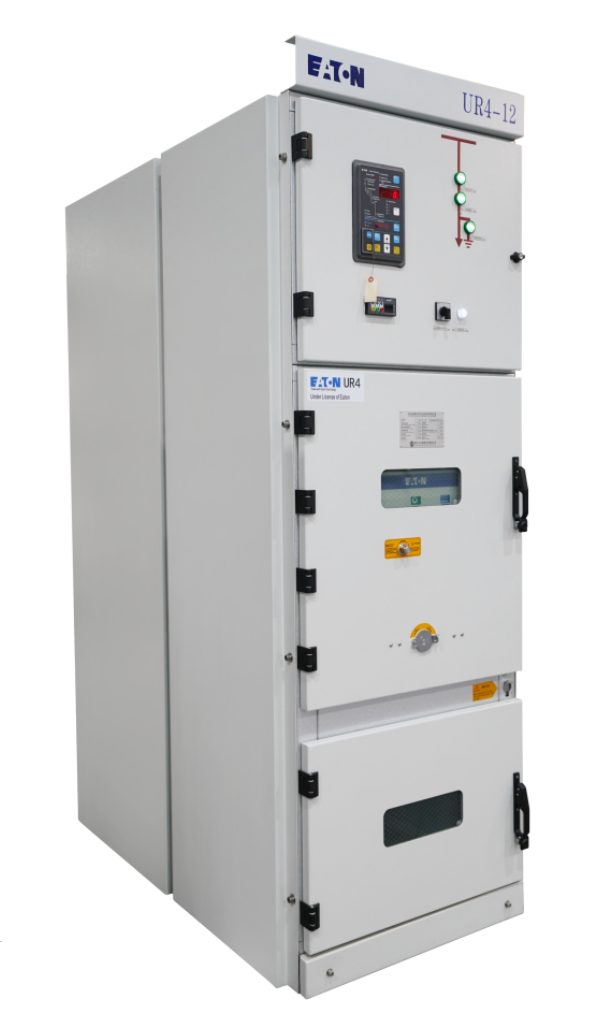

UR4系列数字化开关设备中压成套设备
UR4系列智能金属封闭铠装移开式开关柜，为大全智能电气和伊顿电力合资产品，技术核心完全来源于伊顿，主要适用于发电厂、城市供电、工业系统及商业建筑中，作为接受和分配电能之用，并具有对电路进行控制、保护和检测等功能。
-
从1996年公司成立起，开始合作生产UR4等柜型，为中国境内唯一授权厂商，累计销售约10万台开关柜，大全智能电气延续使用，对标产品ZS1、PIX、NXAirS等合资品牌，配套伊顿NVU、150VCP、E-VAC、W-VACi等断路器。
优势与特点
-
壳体采用气动工装安装，保证柜体精度和互换性
01 -
齐全的五防联锁功能，防止误操作，可实现闭门操作和操作锁门功能
02 -
手车式开关柜最大额定电流可达5000A，50kA开关柜最大可承受137kA动稳定峰值电流
03 -
固定式开关柜最大额定电流可达6300A，开断电流63kA
04 -
产品安全可靠，内部燃弧等级 AFLR 50kA 1s
05 -
全系列产品通过ASTA 、GOST等标准认证，满足60Hz运行条件
06 -
产品通过NB/T 42044智能化开关柜型式试验，已广泛使用于电网、石化、电厂等项目
07 -
产品满足高海拔3000m使用条件
08 -
产品通过凝露、盐雾、污秽等试验
09
技术参数
| 基本参数 | ||||
|---|---|---|---|---|
UR4-12 | UR4-17.5 | UR4-24 | ||
| 额定电压 | kV | 12 | 17.5 | 24 |
额定工频耐受电压 | kV/1min | 42 | 38 | 65 |
额定雷电冲击耐受电压 | kV | 75 | 95 | 125 |
额定频率 | Hz | 50/60 | ||
额定短时耐受电流 | kA/4s | 25~50 | 25~50 | 25~31.5 |
额定峰值耐受电流 | kA | 63~125 | 63~125 | 63~80 |
母线额定电流 | A | 630~5000 | 630~4000 | 630~3150 |
内部故障电弧耐受电流 | KA/1s | 50 | 40 | 31.5 |
重量 | kg | 800~1200 | 800~1200 | 900~1300 |
防护等级 | 外壳IP4X；隔室为IP2X;IK10 | |||
