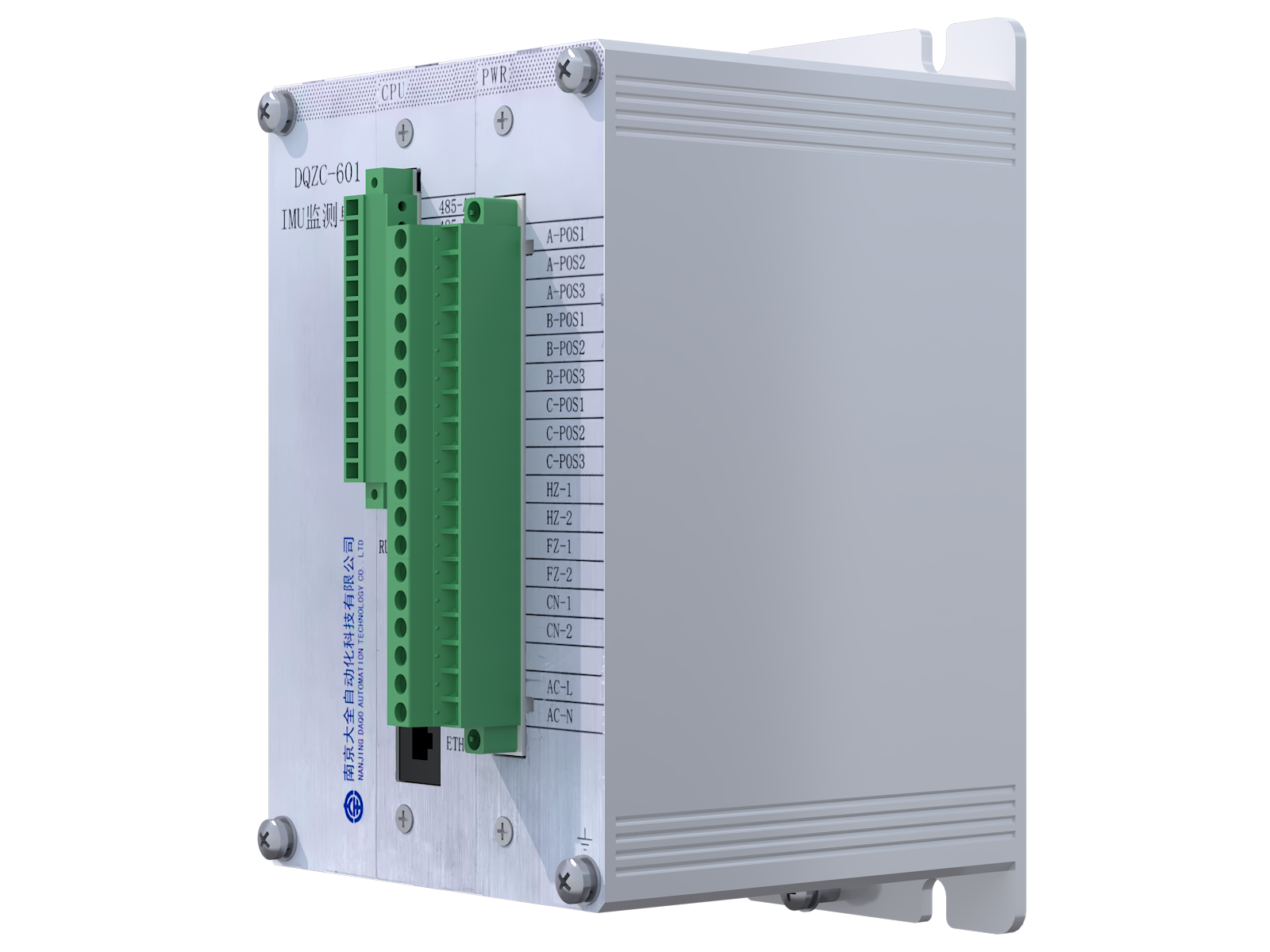

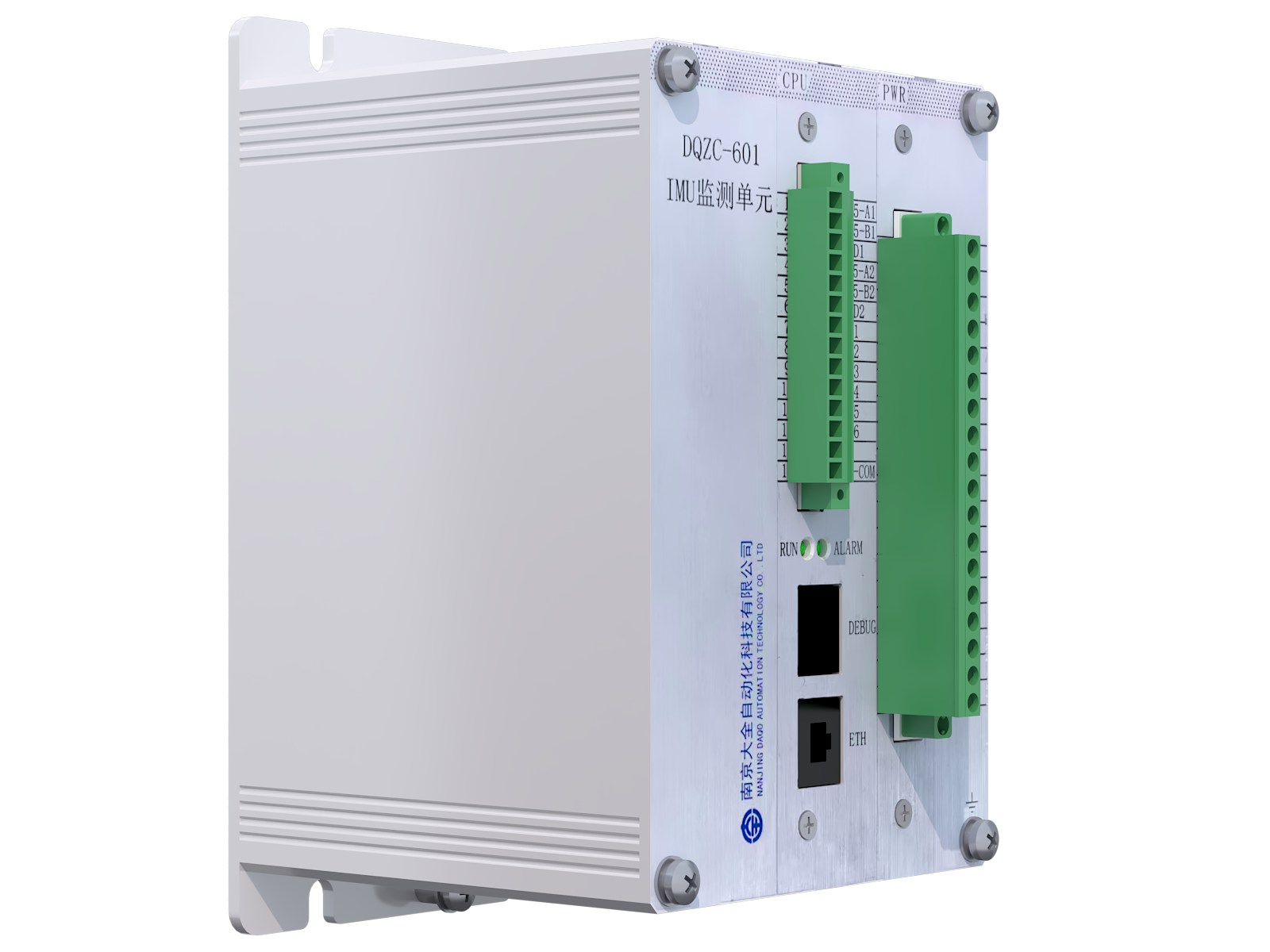

DQZC-601智能中压柜惯性测量装置电力自动化

DQZC-601智能中压柜惯性测量单元，简称IMU,用于监测中压柜中真空断路器机械性能状态，监测断路器动触点的行程位移，分合闸线圈工作电流及储能电机工作电流等。通过大数据分析断路器的基本运行状态，对开关柜的可靠性进行实时诊断，并对剩余寿命做出预测，制定检修方案，为设备检修提供依据，有利于及时发现事故隐患，避免事故发生。

立即咨询

优势与特点

采用模块化设计，软硬件功能隔离；数据可上传至本地监控或云端，手机APP查看，实现远程智能化巡检。

01
结构小型化，可内嵌开关本体内，不影响、不改变断路器本身结构、接线及特性。

02
采用物联网前沿技术，实现智慧中压柜的可视、可测、可控; 实现故障定位诊断，寿命预测，状态评价。

03
实时检测真空断路器机械特性、分合闸线圈电流、储能电机电流等，形成运行状态数据报告，为诊断分析提供数据支撑。

04

技术参数

基本参数
工作电源	电源输入	AC85V~AC305V或DC100V~DC430V
	频率	50Hz
	电源功耗	<10W
环境条件	工作环境温度	-40℃~+70℃
环境条件	工作环境湿度	≤95%RH
电流输入	传感器	3通道霍尔传感器，采集分闸线圈电流、合闸线圈电流和储能电机电流
	分、合闸辅助线圈电流	误差≤±0.1A
	储能电机峰值电流	误差≤±0.1A
开关量输入	通道数	5路
	输入方式	DC24V
	隔离方式	光电隔离
通讯接口	以太网	1路，10/100M自适应
	485口	2路
	调试口	1路
	采集传感器	3路电阻式直线位移传感器采集
机械性能	录波功能	记录分闸、合闸线圈电流-时间曲线；记录储能电机电流-时间曲线；记录A、B、C三相动触头行程-时间曲线；录波时间段为100ms
机械性能	测量误差	分、合闸时间的测量误差≤±1；行程范围≤25；行程的测量误差≤+1；速度误差≤±0.1；电流的峰值测量误差≤±0.1A；储能时间测量误差≤1S
