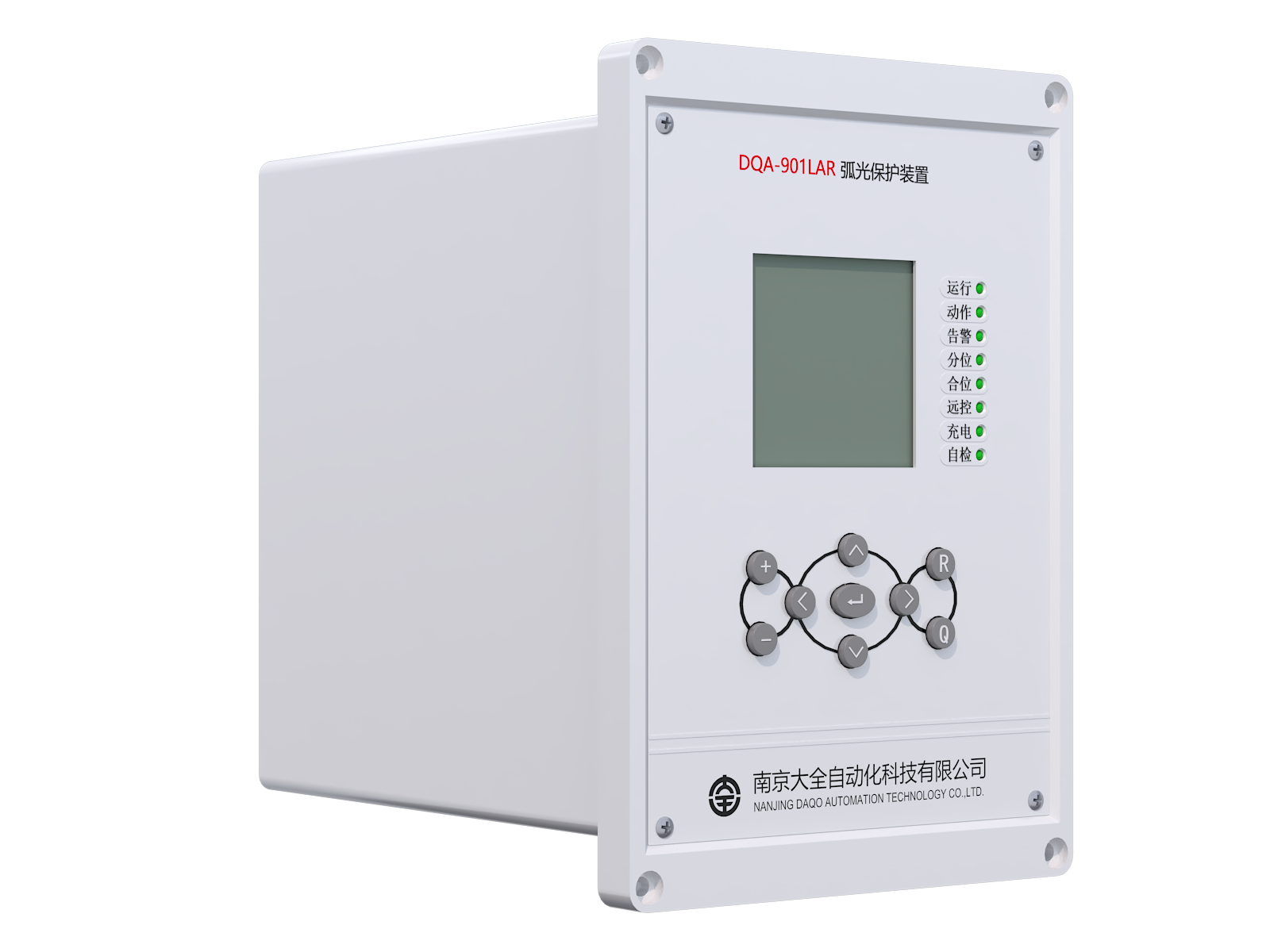

DQA-901LAR弧光保护装置电力自动化
弧光保护由主保护单元、扩展单元（选配、弧光探头、弧光光纤以及尾纤等配件构成。主要应用于电力变电站、火电厂电气段开关柜母线室及馈线柜、风电场升压站集电线路开关柜、箱式变电站、铝镁行业大型直流整流柜等行业领域。起到缩短电弧光故障切除时间，降低电弧光短路故障对设备的损害，延长变压器的使用寿命，减少设备停运的时间快速恢复供电等作用。
优势与特点
-
采用弧光检测和故障电流检测双判据原理，具有保护动作速度快、可靠性高等特点
01 -
具备16路弧光信号采集、14组动作出口、4条线路电流采集
02 -
故障点定位，系统显示弧光发生点的位置，方便快速处理故障、恢复供电
03 -
电弧光保护装置既可以独立使用，也可配合站内综自系统使用，配置方案灵活
04
技术参数
| 基本参数 | ||
|---|---|---|
| 工作电源 | 工作电压 | AC/DC 85~265V(AC工频:50Hz) |
| 电流输入 | 额定值In | 5A/1A |
| 测量范围 | 保护电流:0~20In | |
| 测量电流 | 无 | |
| 电参量误差 | 保护电流 | 不大于2% |
| 保护频率 | 0.1Hz | |
| 弧光信号输入 | 通道数 | 16路/32路可选 |
| 传感器类型 | 线缆型/光纤型可选 | |
| 监测光类型 | 可见光/紫外光可选 | |
| 动作时间误差 | 纯弧光保护 | 不大于±10ms |
| 双判据保护 | 不大于±20ms | |
| 继电器输出 | 通道数 | 15路 |
| 工作电压 | AC250V/8A | |
| 输入方式 | 无源接点 | |
| 模拟量输入 | 信号类型 | 直流电流/直流电压 |
| 测量范围 | 4-20mA/0-5V | |
| 测量精度 | 0.5% | |
| 485通讯 | 通讯接口 | RS485标配2路 |
| CAN | 通讯接口 | CAN标配1路；以太网B码对时 |
| 以太网 | 网络参数 | 两路以太网，10M/100M自适应，IEC60870-5-103 |
| B码对时 | 通讯接口 | RS485差分电路 |
