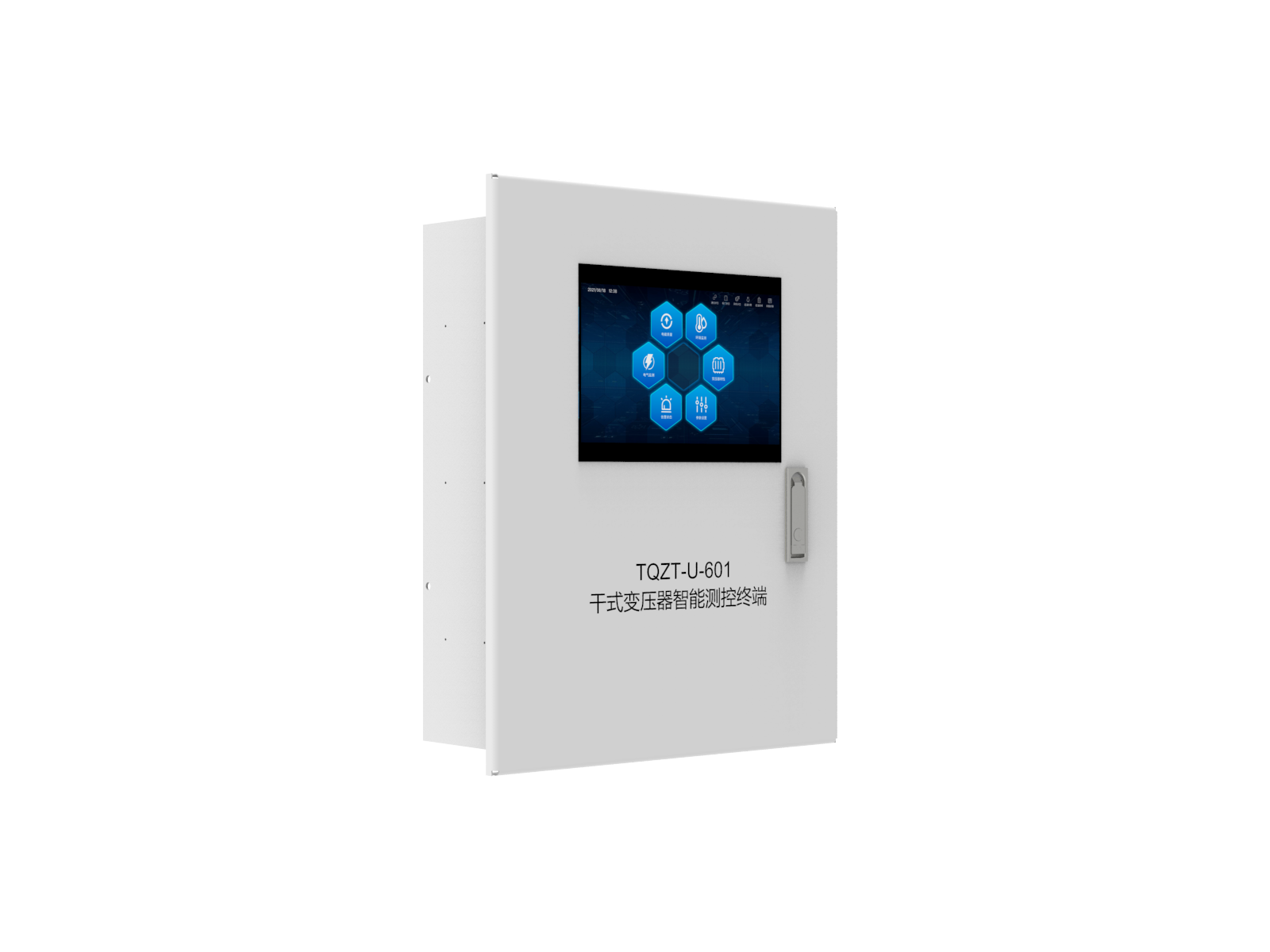

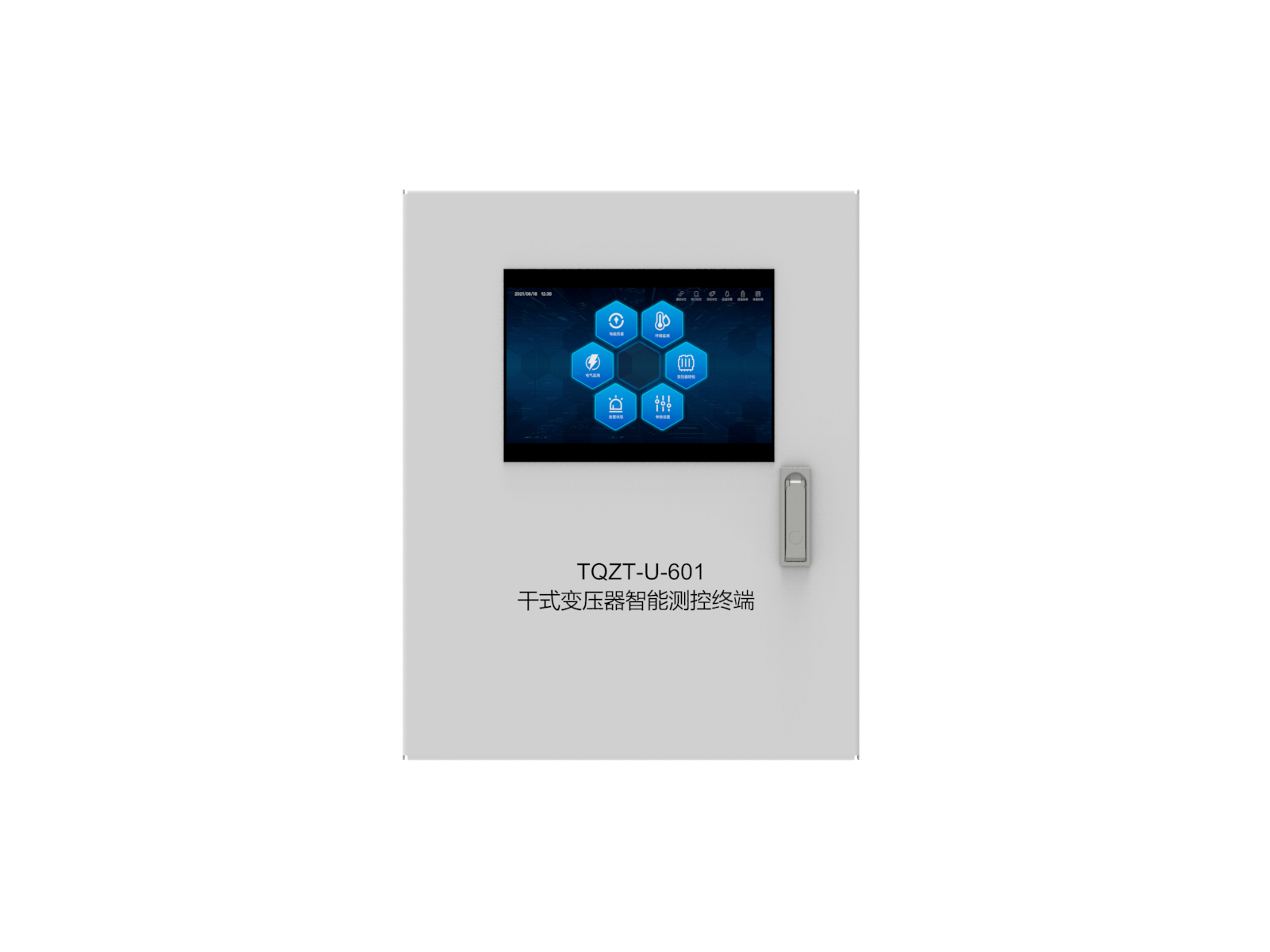

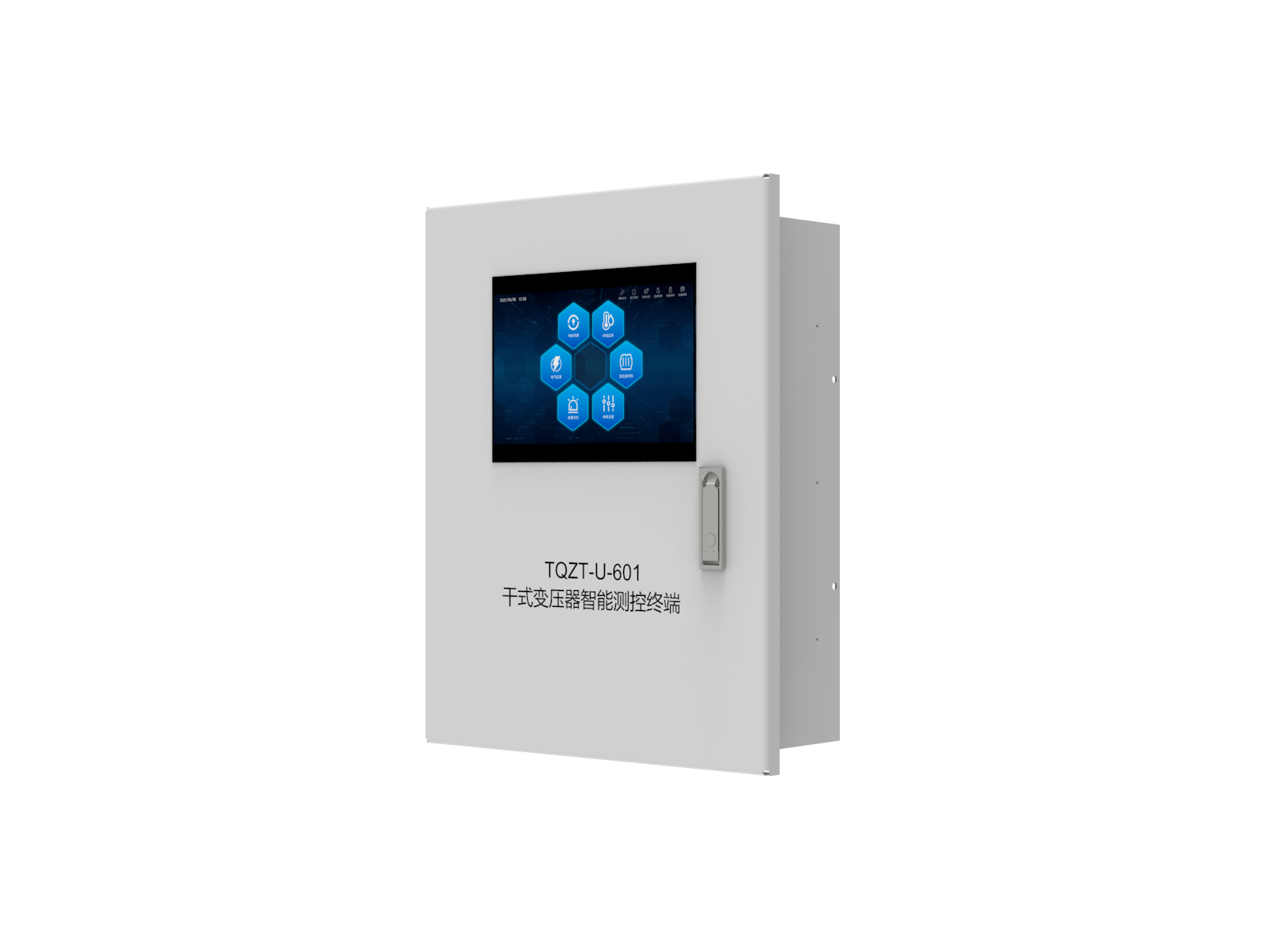

DQTZ-U-601变压器保护测控装置电力自动化
变压器智能测控终端是指集变压器运行数据采集、变压器状态监测、就地化分析变压器损耗、远程通信等功能于一体的二次设备，实现了变压器的数字化升级与全寿命周期管理。上行通过以太网、4G实现数据上云等高级应用，下行通过RS-485与电能表、测温装置、继电器等进行通信，采集变压器运行数据实现变压器状态监测、变压器损耗分析报警联动控制等功能。具备数据采集+数据分析功能，可全方位监测变压器运行状态进行自我评估分析。适用于配电干式变压器所涉及到的范围，包括箱变、配电房。
-
电量监测：监测变压器电压、电流、频率、三相不平衡率、电压合格率统计、变压器负载率等； 状态监测：支持 8 路状态量接入，能够监测变压器柜门开关状态、智能终端运行状态；损耗计算：负载率、变压器空载损耗、负载损耗实时计算； 特性分析：总损耗、热老化率、剩余寿命、线圈热点温度/温升 、负载率、空载损耗、负载损耗等； 告警处理：电压、电流、谐波、线圈温度、母排温度、环境温湿度告警及终端异常告警； 温度检测：本体线圈温度检测，变压器低压侧母排接点温度检测，变压器环境温湿度监测； 终端通讯：远程通信，ModBus-TCP 规约，可自动存储设备告警历史、离线数据等信息；人机交互：柜门人机交互终端，可根据变压器的实际情况和用户的需要自行设置修改参数。
优势与特点
-
提升运维精度：较于传统人工巡检，变压器数字化信息量呈几何级增长，为预警、分析提供了更精准的依据，帮助用户
01 -
实现数字管理：出厂自带数字基因的变压器自主感知自如沟通，协助用户快速实现数字化管理
02 -
环境监测：即时感知母排接点温度、线圈温度、母排温升、环境温/湿度等状态信息
03 -
保障运营安全：变压器运行更加可靠，现场危险及时阻隔，保障用电安全，提高用户的抗风险能力
04 -
降低耗能成本：软硬一体的数字化服务，保障供电稳定性，帮助提高生产效率，降低供电损耗与用户耗能成本
05
技术参数
| 基本参数 | |
|---|---|
| 相对湿度 | 5%~95%（无凝露） |
| 工作温度 | -20℃~+65℃ |
| 存储温度 | -20℃~+70℃ |
| 海拔高度 | ≤2500米 |
| 额定电压 | AC 220V/380V，50Hz； |
| 通讯接口 | 1个RJ45接口，Modbus-TCP规约 |
| I/O | 最大支持8路DI、8路DO |
