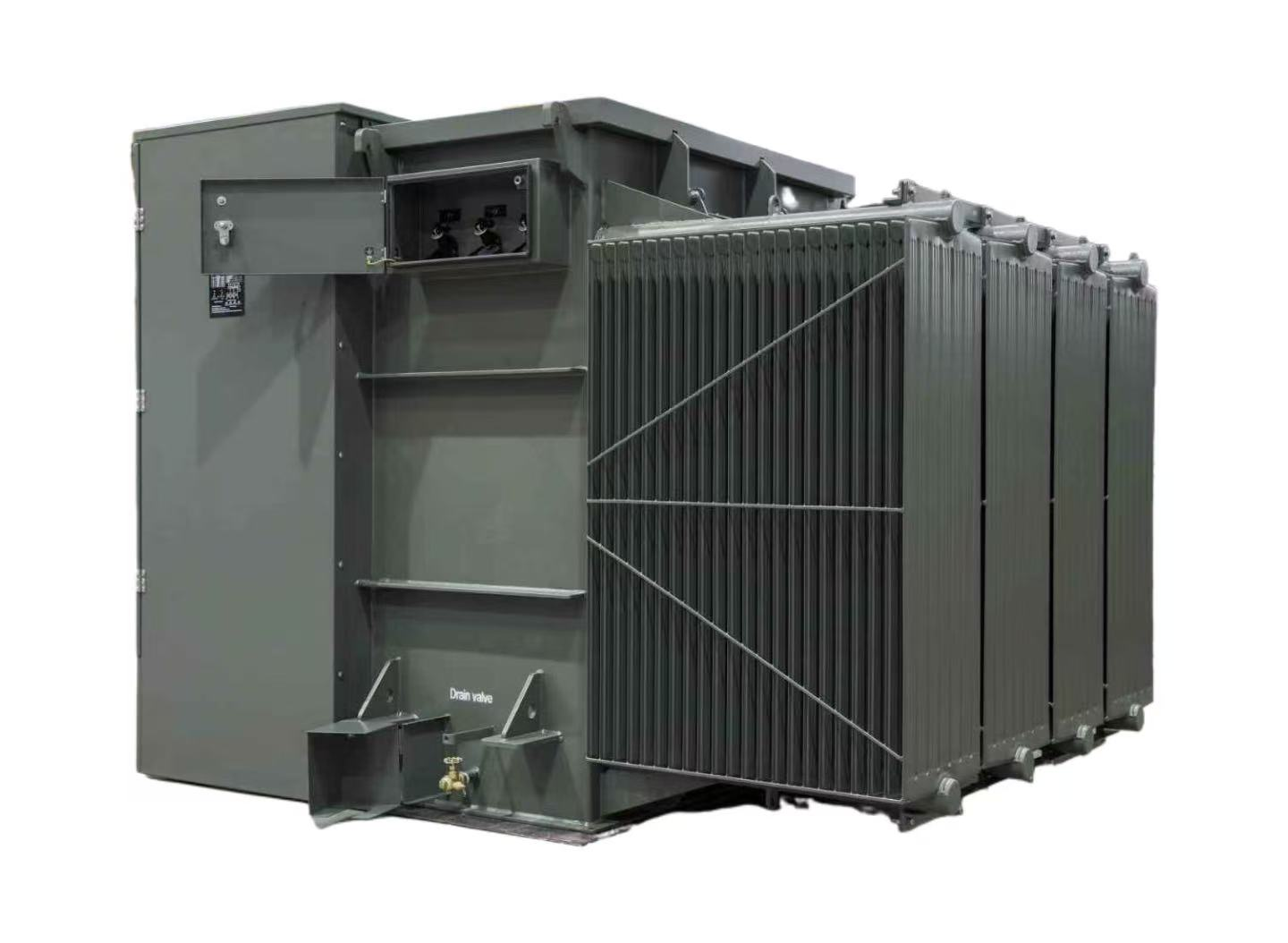

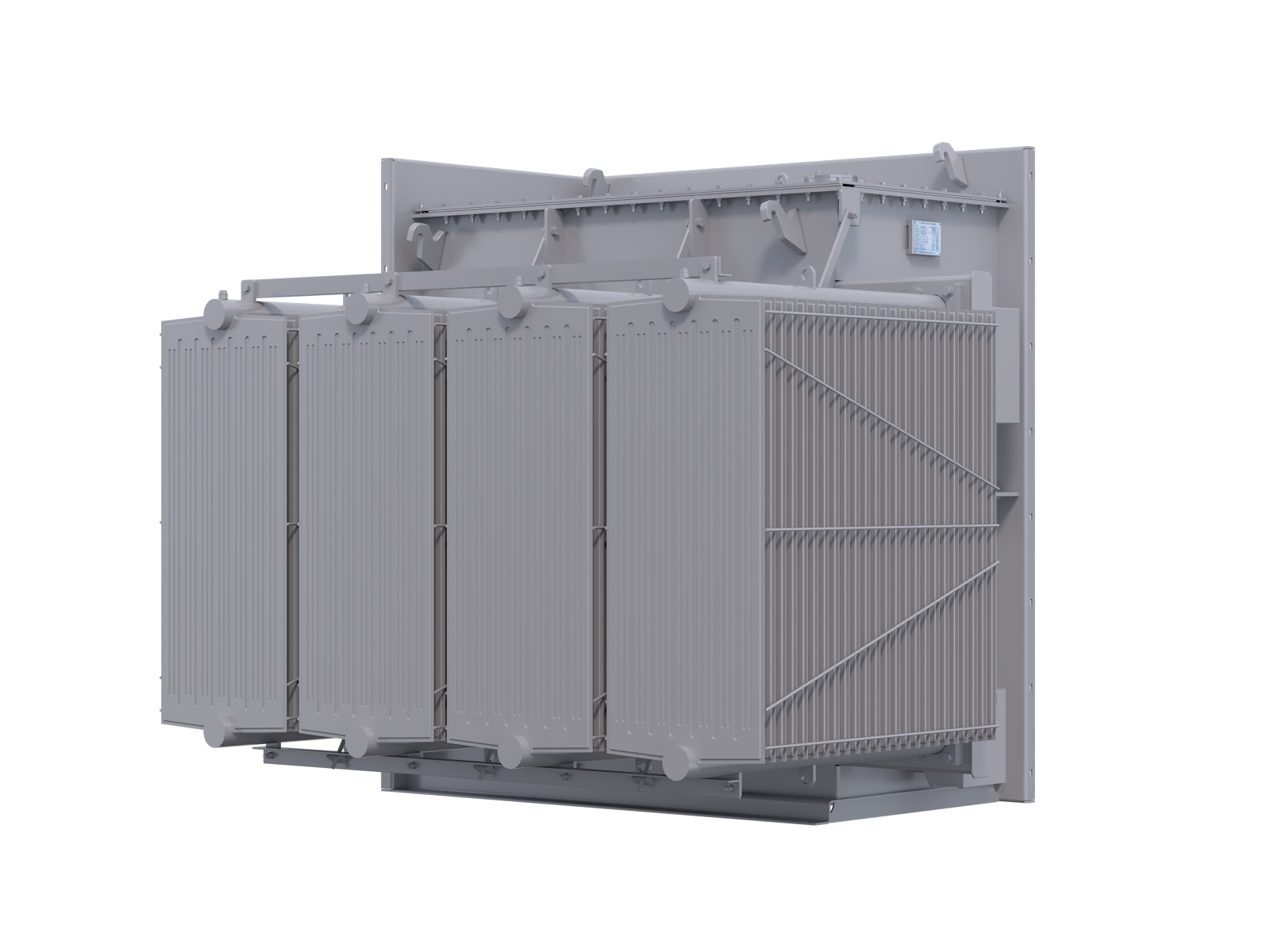

ZGSL新能源北美美式变压器变压器
本产品适用于60Hz，40kV以下，变压器额定容量为225~5000kVA，用于出口北美电力系统。
-
该系列为出口北美市场标准美式箱变，该产品是将限流熔断器，后备熔丝及复合开关集成的变压器。真空压力表，油位表，温控表及压力释放阀等均采用符合IEEE标准的配件进行相关保护。
优势与特点
-
结构紧凑、体积小、安装方便、灵活
01 -
全绝缘、全密封结构、安全可靠、免维护
02 -
铁芯采用45°全斜接缝结构,机器人自动叠装铁芯，降低空载损耗、空载电流及噪声
03 -
高压线圈采用全自动绕线机，E级绝缘点胶纸作为层间绝缘，提高导电性能和抗短路能力
04 -
低压线圈采用自动箔绕机，氩气保护内部焊接，电阻小。层间绝缘选用F级预浸布，提高电气及结构强度
05 -
油箱采用机器人自动焊，焊接质量可靠
06 -
采用机器人自动喷油漆工艺,漆膜厚度均匀，附着力强，涂层耐腐性能优
07 -
采用抱绕工艺，低压线圈直接在心柱上绕制，高、低压线圈统绕
08
技术参数
| 基本参数 | ||
|---|---|---|
| 使用条件 | 室外安装 | |
| 型号 | ZGSL | |
| 容量 | kVA | 225~5000 |
| 额定电压 | 高压/低压：15、25、34.5/0.4、0.48、0.415、0.6、0.69kV | |
| 阻抗 | % | 3~7 |
| 连接组别 | Dyn1/YNd1/Yyn0 | |
执行标准 | 1.IEEE C57.12.00 2.IEEE C57.12.28 3.IEEE C57.12.34 4.IEEE C57.12.50 |
