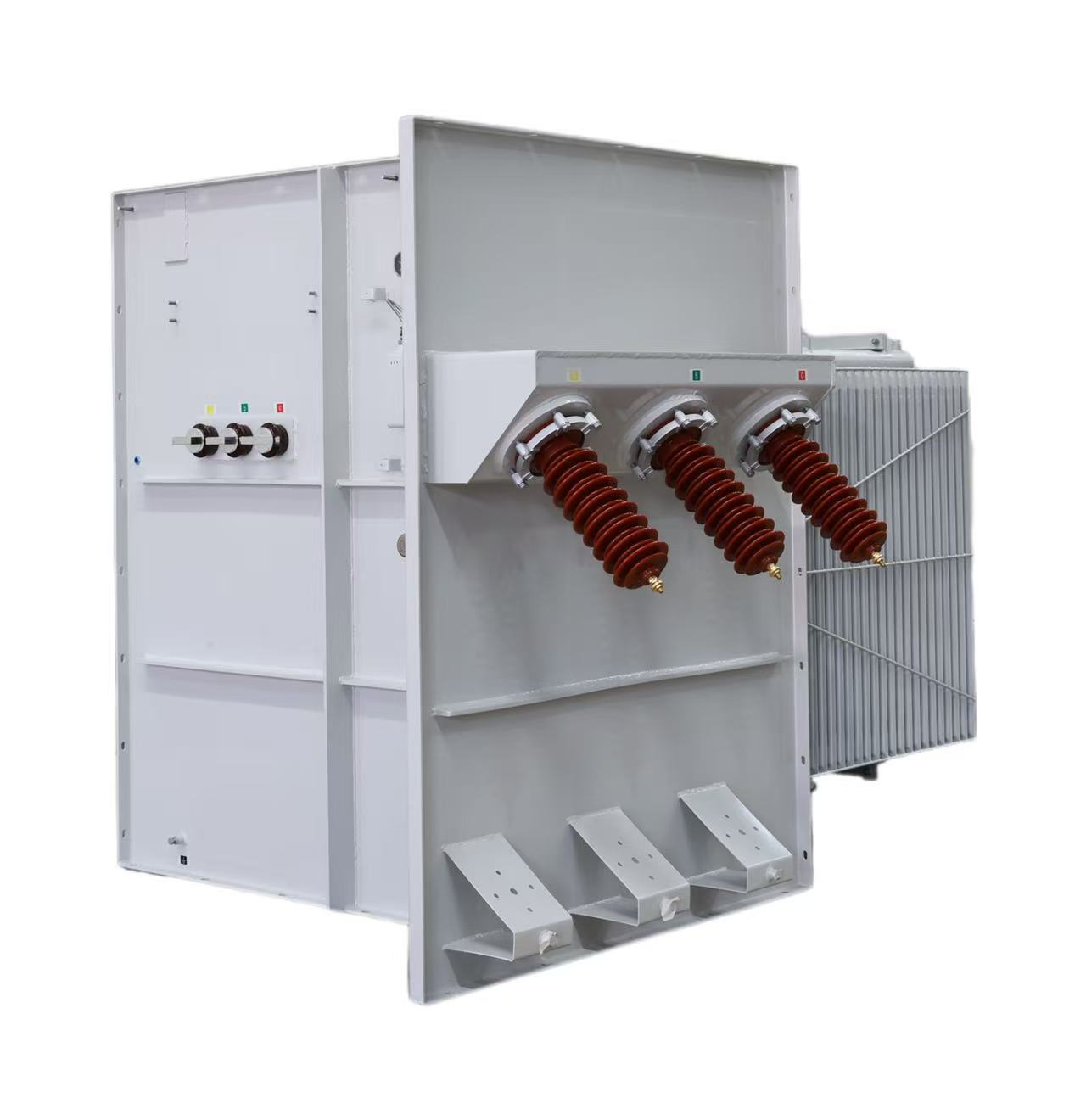

ZGS新能源组合式变压器变压器
本产品适用于50Hz、60Hz，40kV以下新能源发电系统，变压器额定容量为500~4000kVA，专用于光伏发电场供配电。
-
该系列组合式变压器是为满足日益增长的新能源光伏发电供电需求，在公司常规变压器基础上，消化吸收国内外技术结合国内需求自行开发的系列产品。该产品是将变压器，负荷开关，高压熔断器安装在变压器的箱体内，利用变压器油作为整个产品的绝缘和散热介质。
优势与特点
-
将变压器器、负荷开关、高压熔断器等设备集成于变压器箱体内，结构紧凑，体积小
01 -
全密封、全绝缘设计，安全性能高，可有效避免触电风险
02 -
机器人自动叠装铁芯，降低空载损耗、空载电流及噪声
03 -
高压线圈采用全自动绕线机，高密度DPE点胶纸作为层间绝缘，提高导电性能和抗短路能力
04 -
低压线圈采用自动箔绕机，氩气保护内部焊接，电阻小。层间绝缘选用F级预浸布，提高电气及结构强度
05 -
油箱采用机器人自动焊，焊接质量可靠
06 -
采用机器人自动喷油漆工艺,漆膜厚度均匀，附着力强，涂层耐腐性能优，适用于潮湿、高污染等恶劣环境
07 -
采用抱绕工艺，低压线圈直接在心柱上绕制，高、低压线圈统绕
08
技术参数
| 基本参数 | ||
|---|---|---|
| 使用条件 | 室外安装 | |
| 型号 | ZGS22\ZGS20\ZGS18 | |
| 容量 | kVA | 500~4000 |
| 额定电压 | 高压/低压：38.5、37、36.75、35/0.8kV | |
| 阻抗 | % | 6.5~7 |
| 连接组别 | Dy11//Yd11 | |
| 绝缘水平 | LI200AC85/AC5 | |
执行标准 | 1.JB/T10217-2000 组合式变压器 2.GB1094.1-2013 电力变压器 3.GB3804-1990 3~63kV 交流电压负荷开关 4.GB7251.1-1997 低压成套设备和控制设备第一部分型式试验和部分型式试验成套设备 |
