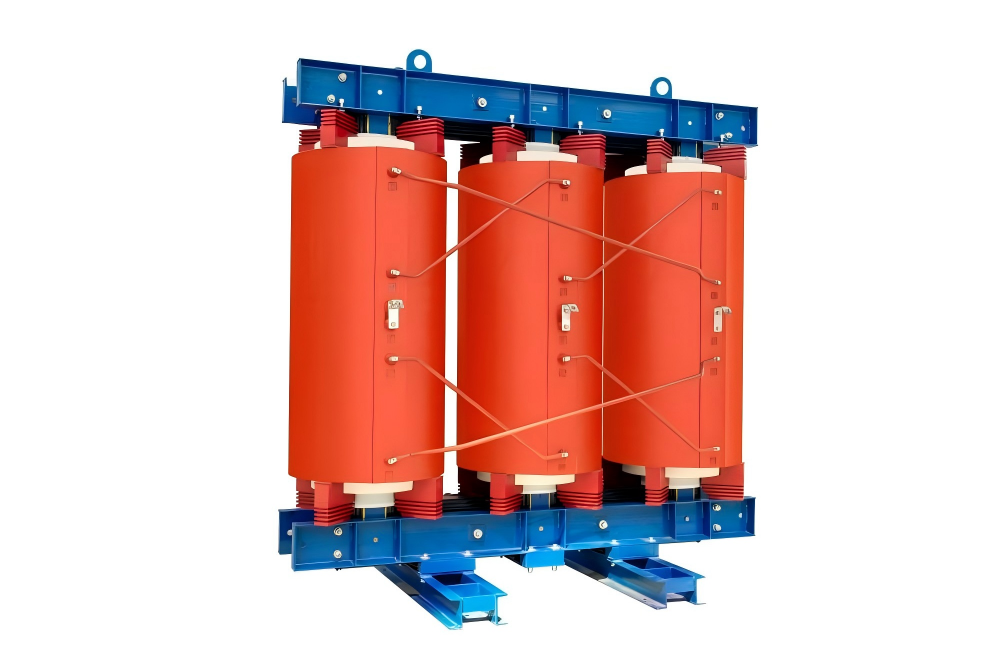

ZQSCB系列轨道交通牵引整流干式变压器变压器
轨道交通牵引整流干式变压器是支撑城市地铁、轻轨、市域铁路等轨道交通系统稳定运行的核心供电设备，精准接收电网输送的高压交流电（通常为 10kV 或 35kV），将其转化为列车牵引系统所需的直流电，直接为列车提供动力能源，是连接公共电网与轨道交通牵引系统的核心桥梁。
-
轨道交通牵引整流干式变压器适用于城市轨道交通运输牵引整流系统，为整流器提供输出，为列车牵引系统供电。 电压等级有10kV、 20kV 、35kV，整流脉波数12、24脉波，其中24脉波整流回路可省去滤波装置。
优势与特点
-
绝缘性能优异运行可靠稳定
01 -
空负载损耗低节能效果显著
02 -
局部放电低使用寿命长
03 -
抗突发短路强抵御电网冲击
04
技术参数
| 基本参数 | ||
|---|---|---|
| 使用条件 | 室内安装 | |
| 型号 | ZQSCB | |
| 容量 | kVA | 30~4000 |
| 额定电压 | kV | 高压：10、20、35；低压：0.59、1.18 |
| 阻抗 | % | 6~8 |
| 绝缘等级 | F级、H级 | |
| 连接组别 | Dy11d0；Dy1d2（±7.5°），Dy5d0；Dy7d2（±7.5°） | |
| 绝缘水平 | 10kV：LI75AC35/AC3 20kV：LI125AC50/AC3 35kV：LI170AC70/AC3 | |
执行标准 | JB/T10693-2007城市轨道交通用干式牵引整流变压器 GB/T 1094.11-2022 电力变压器 第11部分：干式变压器 |
